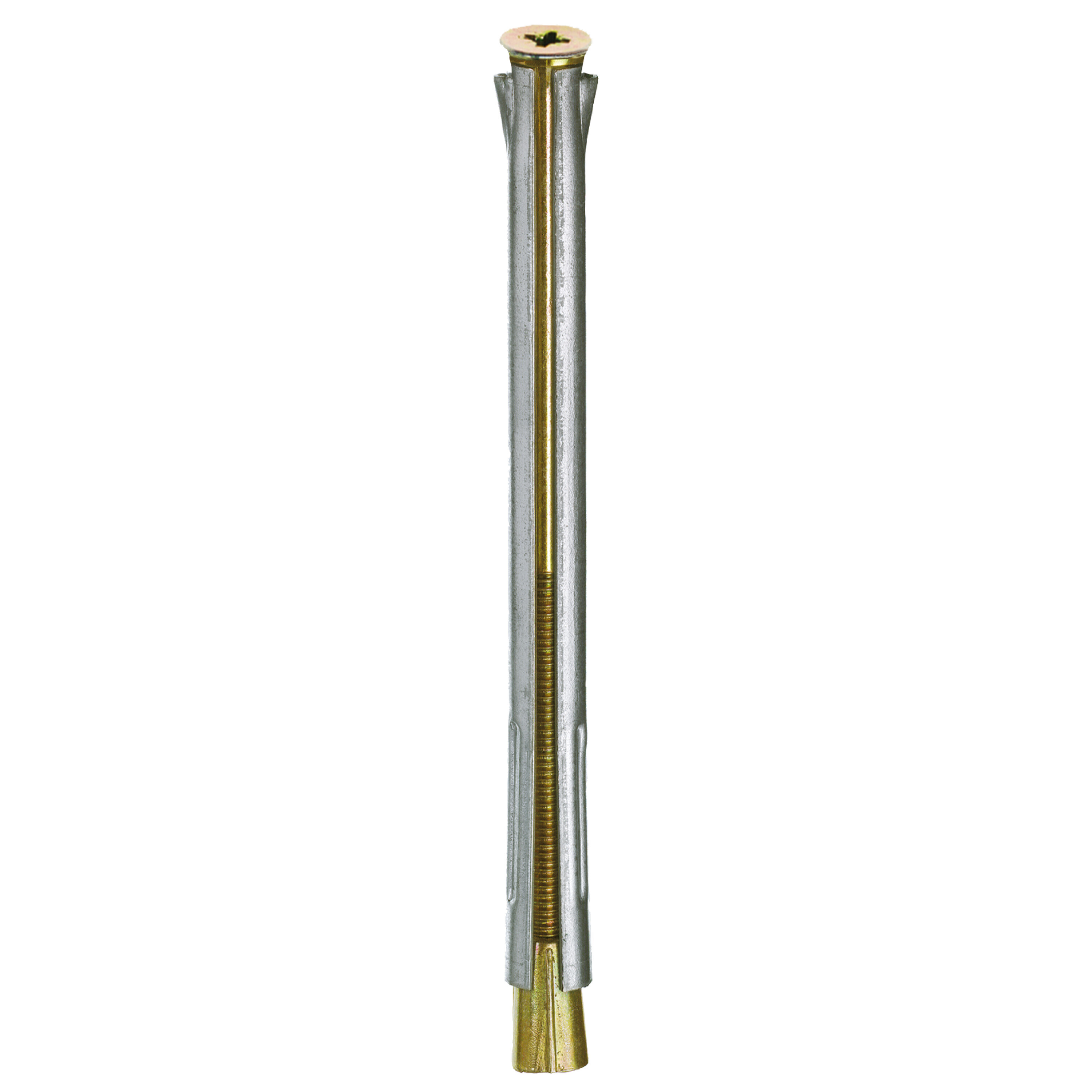

Metall-Rahmendübel
Window
Der Metall-Rahmendübel Window bietet eine zuverlässige und dauerhafte Fixierung. Egal, ob Zugkräfte oder Druckbelastungen - dieser Dübel hält stand! Die Montage ist einfach und bequem vorzunehmen und kommt ohne lästiges Hinterlegen oder Hinterkeilen des Rahmens aus. Der galvanisch verzinkte Fensterrahmendübel eignet sich für die Durchsteckmontage und kommt mit einer vormontierten, metrischen Senkkopfschraube M6 (Antrieb PZ3). Mithilfe der Schraubenkopf-Abdeckkappen können Sie die Dübel unauffällig und optisch ansprechend installieren, sodass sie sich harmonisch in das Gesamtbild der Fenster einfügen. Der Window bietet einen effektiven Schutz vor Korrosion dank seiner Alu-Zink-Beschichtung. So behält er seine Stabilität über Jahre hinweg. Mit seiner Feuerbeständigkeit nach DIN 4102 (Klasse A1) sorgt er zudem für zusätzliche Sicherheit.

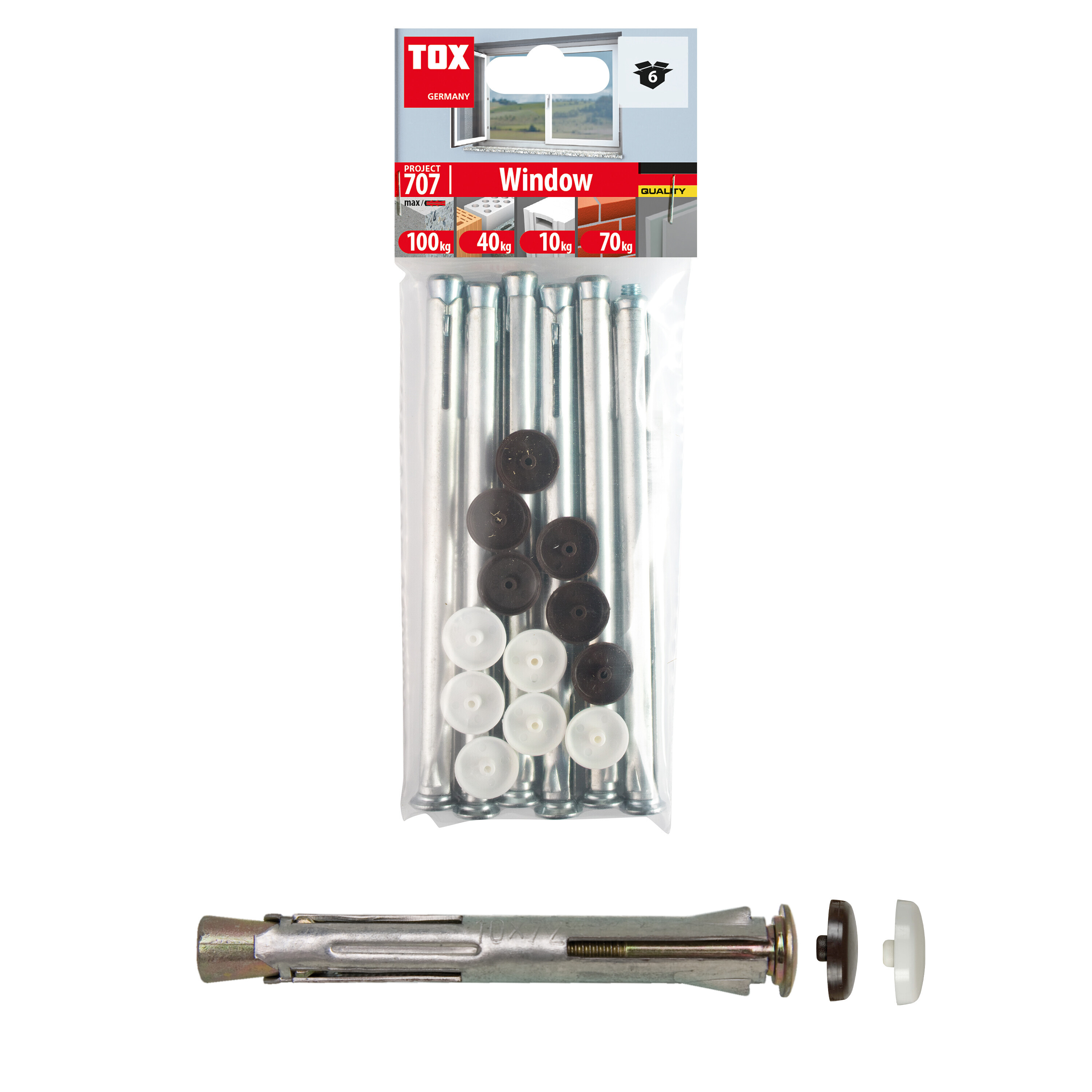

Geliefert wird der Metall-Rahmendübel Window 10/182 im handlichen Beutel mit 6 Stück.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen |
|---|---|
| Bohrerdurchmesser: | 10 |
| Bohrlochtiefe: | 200 |
| Durchgangsloch im Anbauteil: | 10 |
| Durchmesser: | 10 |
| Dübel Maße: | 10 x 182 |
| Eigenschaft: | Metall-Rahmendübel |
| Verankerungstiefe hef: | 30 |
| Beton C20/25 | 100 Kg |
|---|---|
| Vollstein MZ 12 | 70 Kg |
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 40 Kg |
| Porenbeton ≥ PB2, PP2 | 10 Kg |
Sicherheitshinweise
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
- Die empfohlenen Lasten gelten nur für die Montage im Baustoff, nicht für die Montage in Fugen
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
