Montagesystem
Thermo Proof Plus

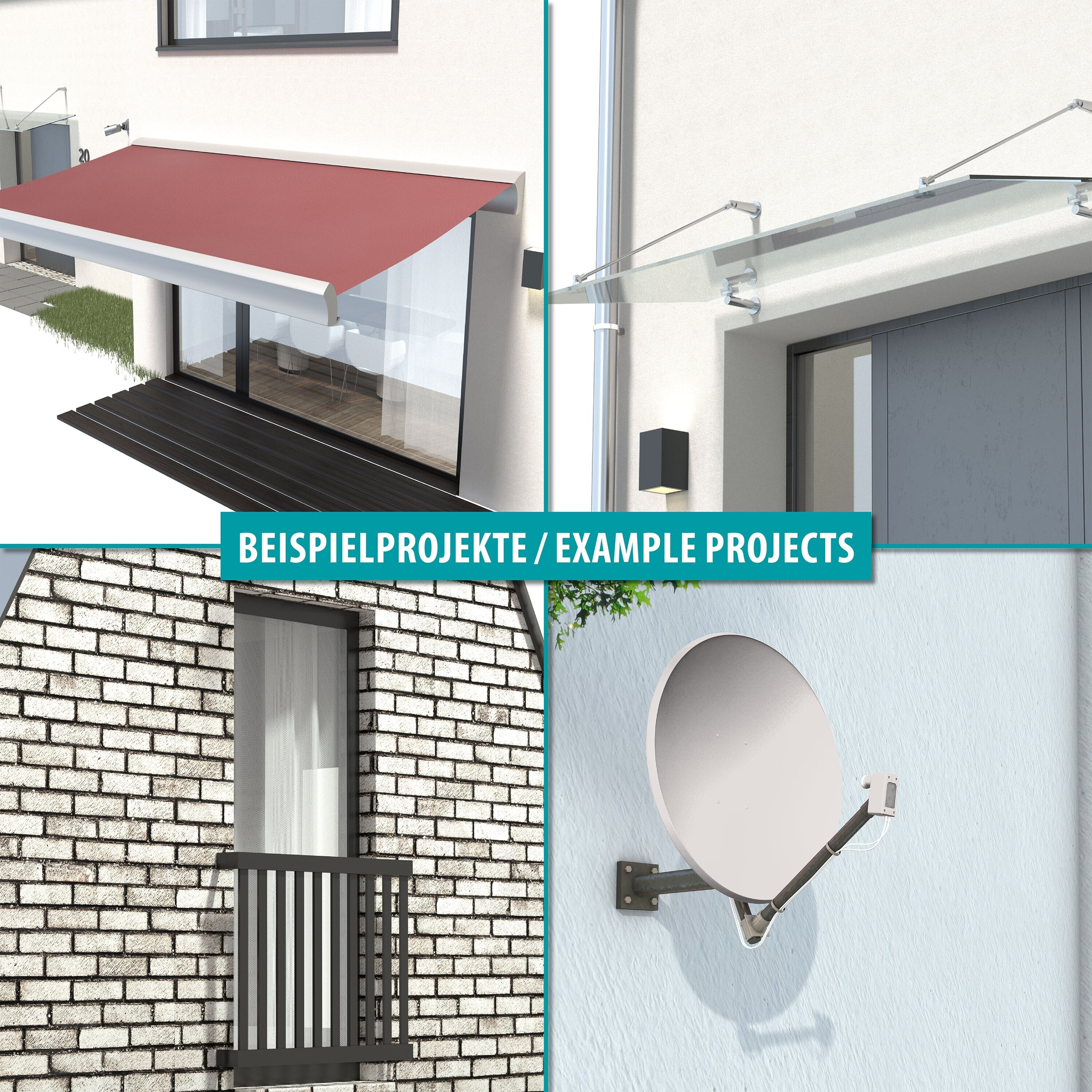

Das TOX Schwerlast-Montagesystem Thermo Proof Plus ist die einzige bauaufsichtlich zugelassene Abstandsbefestigung mit M10 Gewindeanschluss, wie sie standardmäßig z. B. für französische Balkone verwendet wird - Dämmstoffstärken und Abstandsmontagen bis 320 mm in Beton oder Voll- und Lochstein!

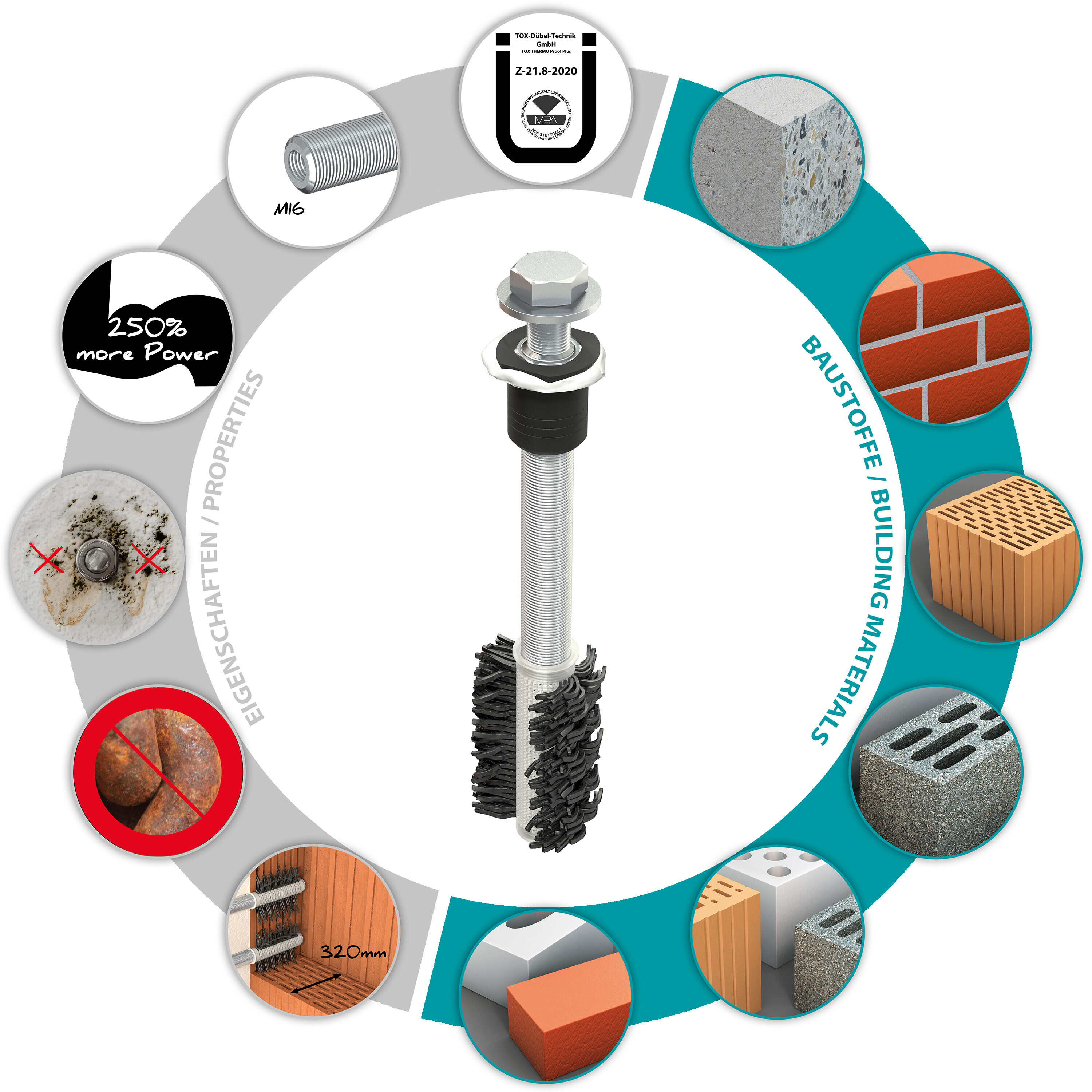

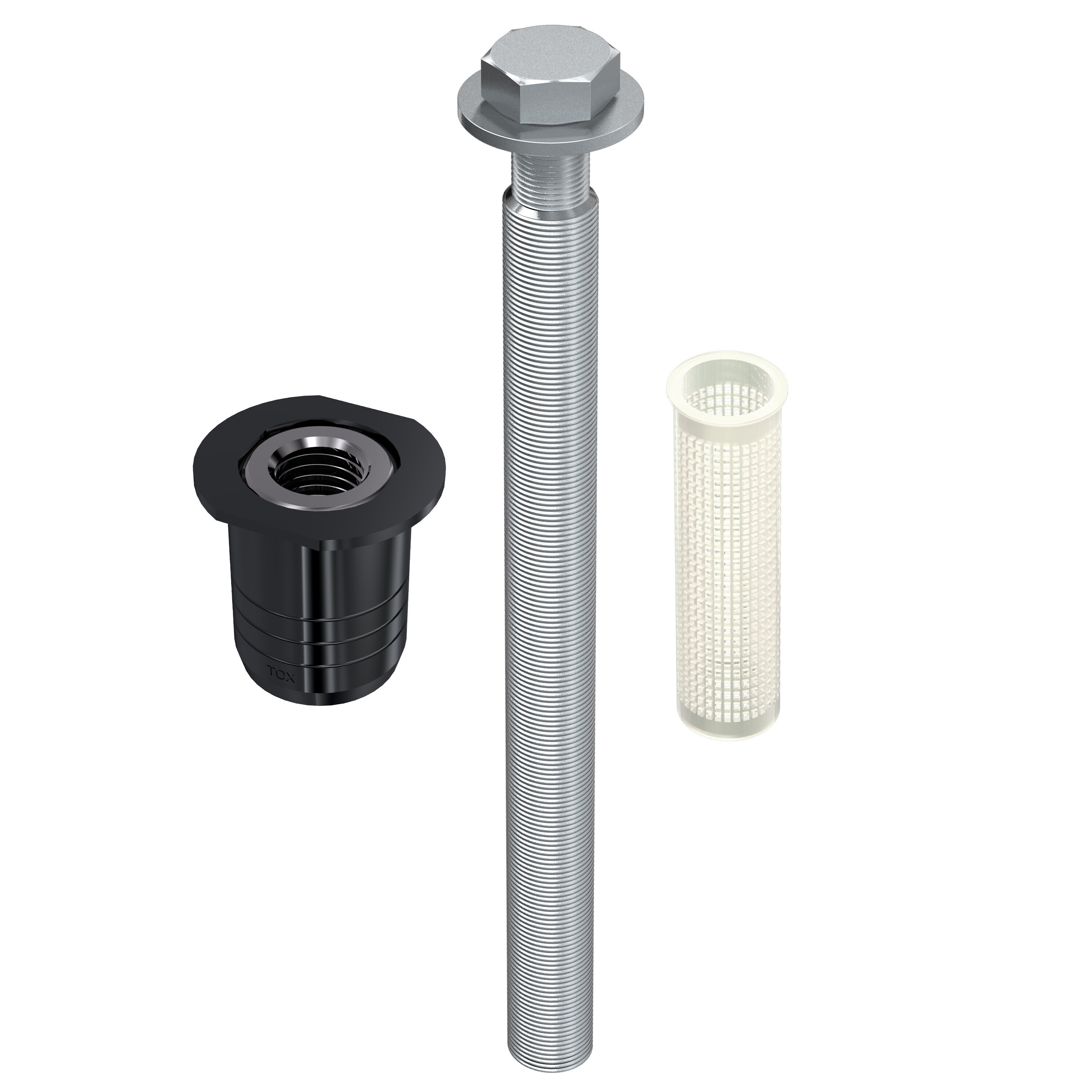

Ob in gerissenem und ungerissenem Beton, Leichtbeton, Lochziegel, Kalksand-Voll- und Lochstein sowie Mauerziegel, das Schwerlast-Montagesystem Thermo Proof Plus ist vielseitig einsetzbar. Das Montagesystem bietet sichere Schwerlast-Abstandsbefestigungen für Dämmungen, Klinker und Flachdächer mit bis zu 250 % mehr Power als Wettbewerbsprodukte - einfache und schnelle Montage mit variablem Anschluss für M10 oder M12 Schrauben. Inklusive nötiges Zubehör: Ausgestattet mit stufenlos justierbarer Isolierhülse Iso Spacer mit großer Auflagefläche und Siebhülsen Liquix Sleeve für die Verwendung in Lochstein. Die Edelstahl-Gewindestange (A4) verhindert außerdem Rost, Energieverlust und Wärmebrücken.
Geliefert wird das Schwerlast-Montagesystem Thermo Proof Plus mit 8x Gewindestange A4 M16x400, Isolierhülse Iso Spacer und Siebhülsen Liquix Sleeve als 24-teiliges Set in der Großpackung.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen und außen |
|---|---|
| Bohrerdurchmesser: | 18 |
| Eigenschaft: | Montagesystem |
| Schraubenlänge im Beipack: | 400 |
| Zulassungsnummer: | Z-21.8-2020 |
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 100 Kg |
|---|---|
| Gerissener Beton C20/25 | 660 Kg |
| Ungerissener Beton C20/25 | 660 Kg |
Sicherheitshinweise
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- 1 nicht in Zulassung Z-21.8-2020 enthalten
- 2 Gilt für die Bohrlochtiefe im Baustoff. Die Stärke der Dämmung und Putzschicht ist noch hinzuzufügen
- 3 Bei der Bemessung ist der gesamte Zulassungsbescheid Z-21.8-2020 und die darin aufgeführten Zulassungen ETA-09/0258, ETA-13/0052, ETA-13/0053, ETA-13/0047, ETA-17/0501 und ETA-17/0503 zu beachten
