Montagesystem

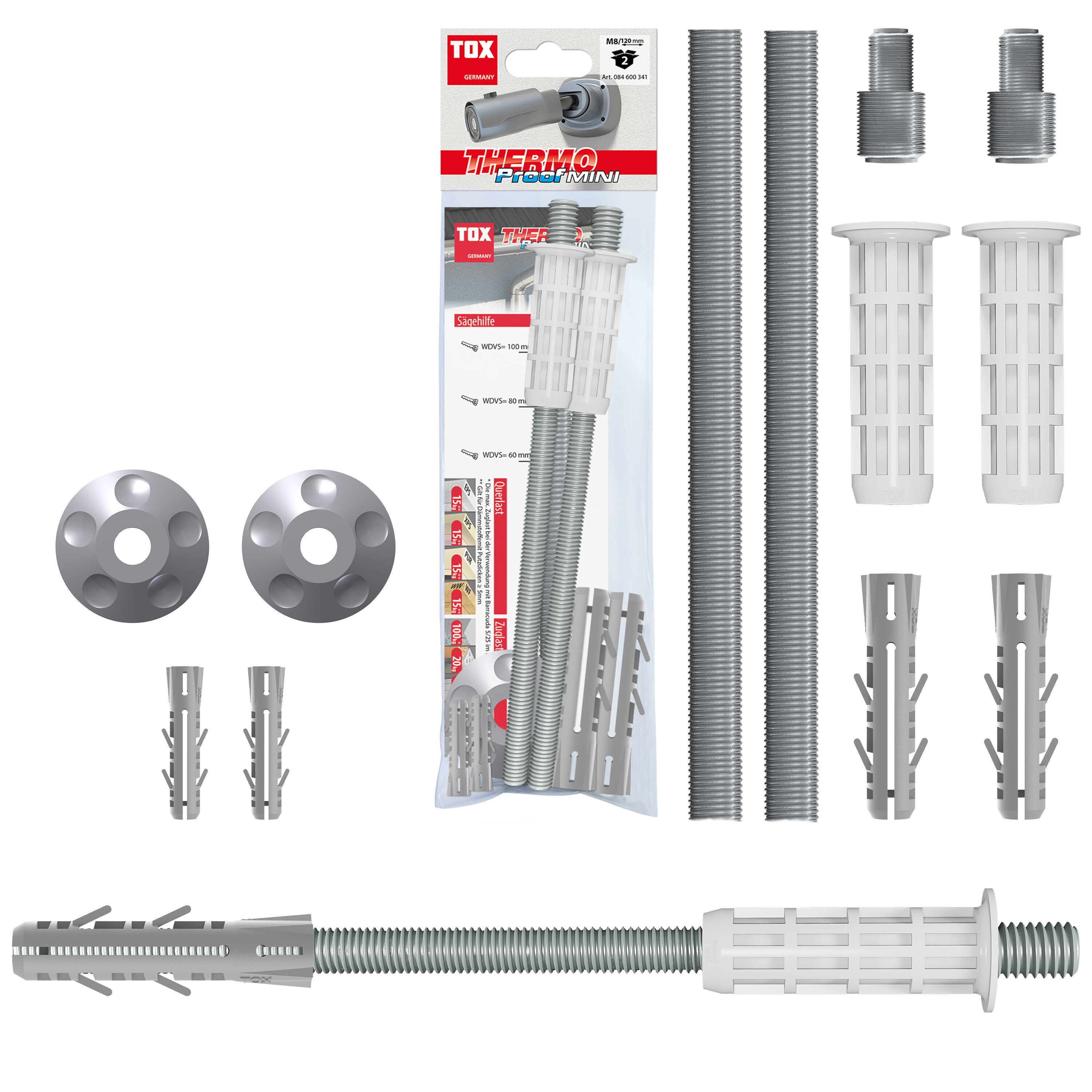

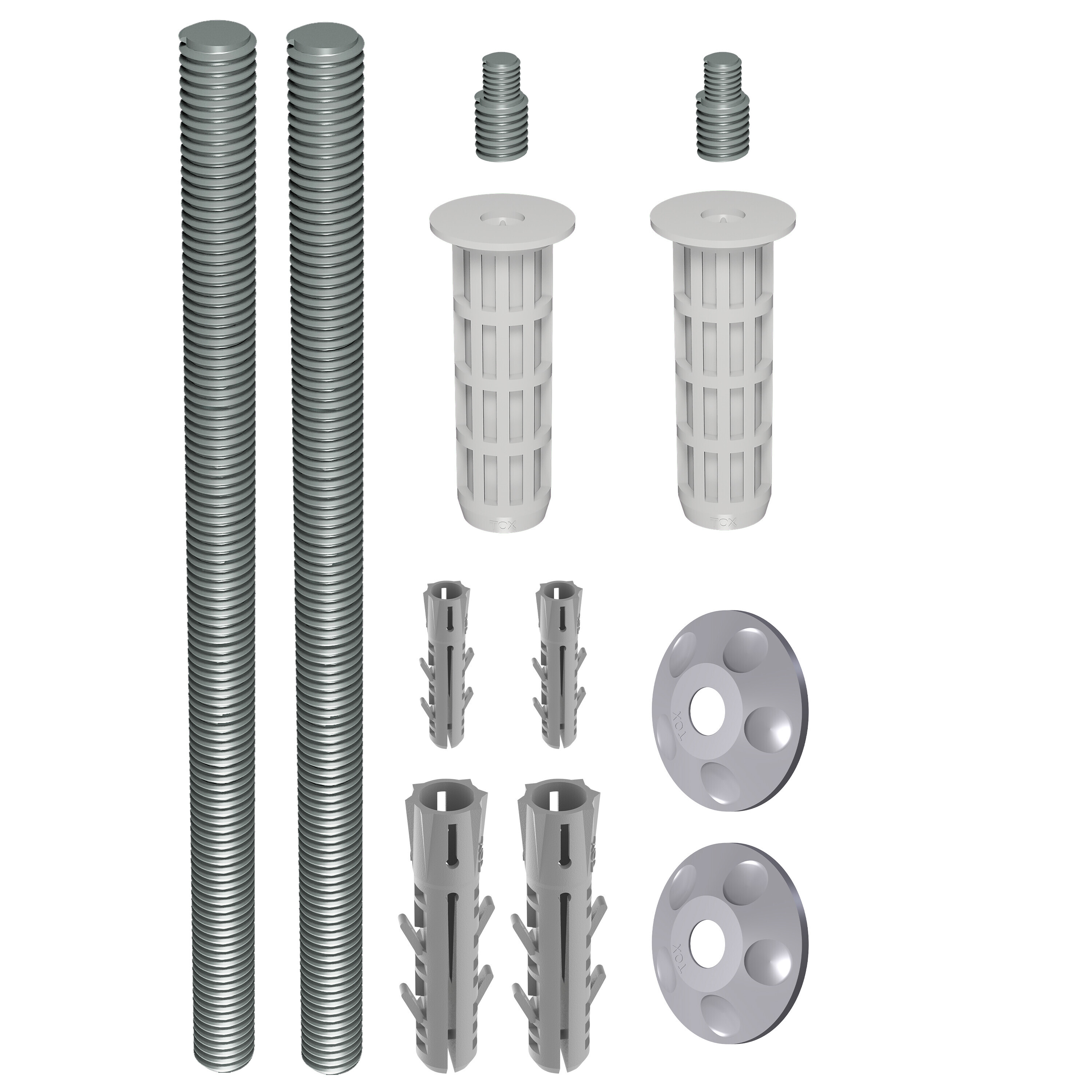

Thermo Proof Mini

Produktnummer: 084600341
  • Beschreibung Eigenschaften Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle Für Dämmstoffstärken von 50-120mm Variable Anschlus… Mehr
  • Technische Daten
  • Anwendungsvideo
Produktinformationen "Thermo Proof Mini"

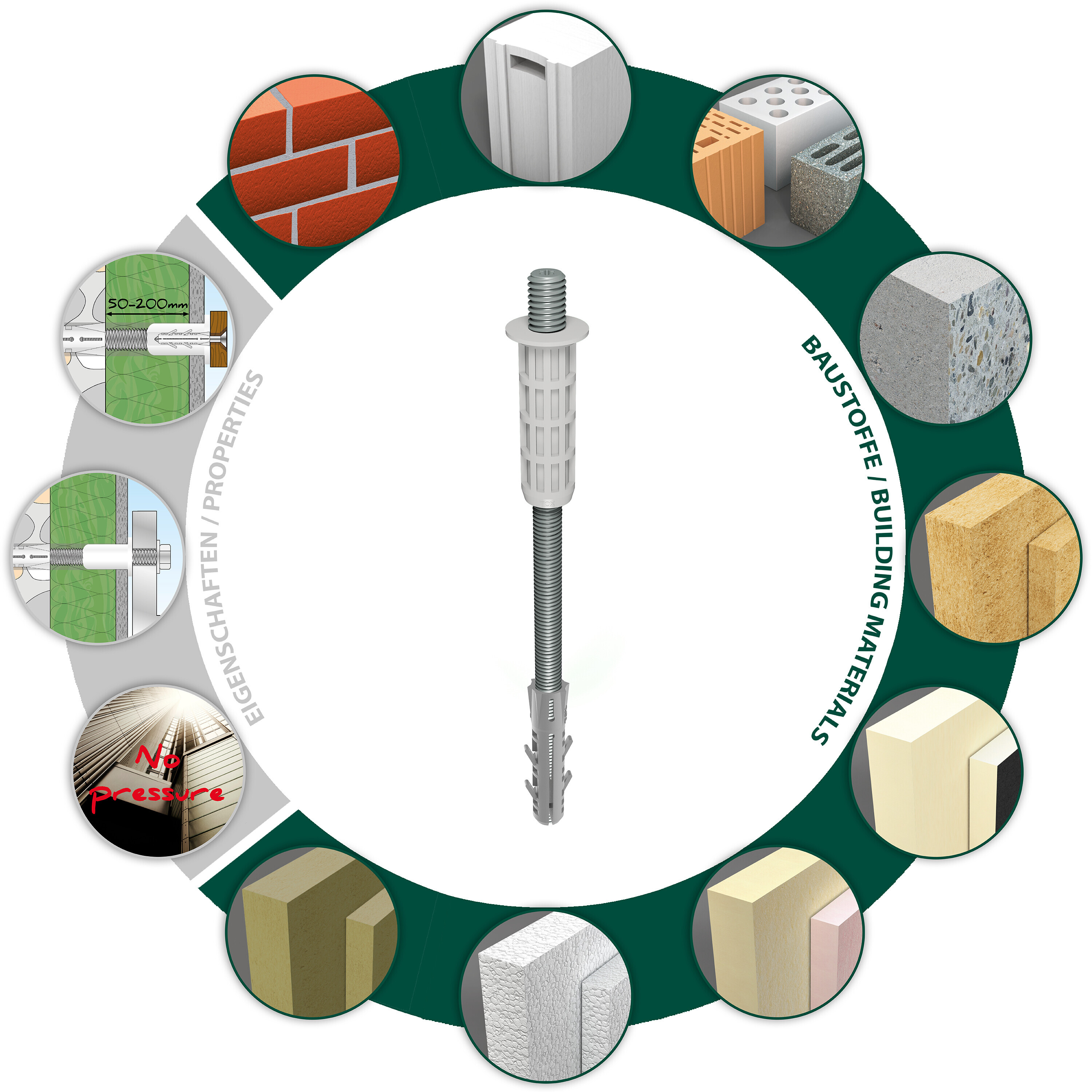

Eigenschaften

  • Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle
  • Für Dämmstoffstärken von 50-120mm
  • Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm)
  • Keine Wärmebrücke
  • Keine Druckbelastung auf die Fassade
  • Schlanke Kopfgeometrie für unsichtbare Befestigungen



Beschreibung und Einsatzbereich

  • Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw.
  • Sichere Verankerung im Baustoff mit Barracuda 14/70
  • Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben
  • Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren
  • Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras
  • Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern

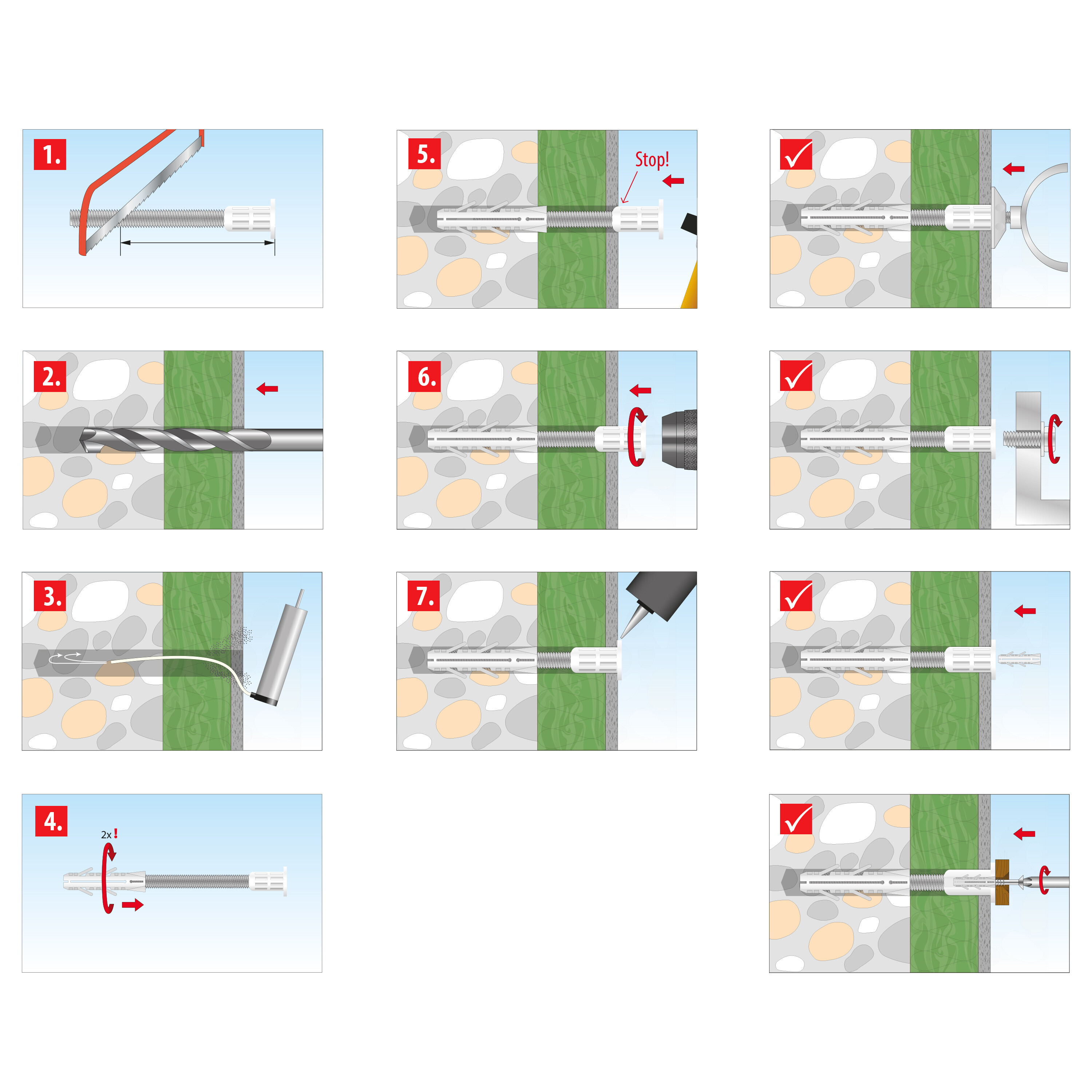

Verarbeitung und Montage

  • Gewindestange auf die benötigte Länge kürzen
  • Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
  • Bohrloch reinigen
  • Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
  • Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist.
  • Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt

Anwendungsbeispiel 1: Regenfallrohrbefestigung

  • Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren

Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses

  • Montagegewinderstift ausdrehen
  • Befestigung des Anbauteils mit M6 Schraube

Anwendungsbeispiel 3: Montage mit Schrauben für Diverses

  • Montagegewindestift ausdrehen
  • Barracuda 5/25 in den Iso-Spacer einschlagen
  • Befestigung des Anbauteils mit einer Ø 3,0 - 5,0 Schraube
Anwendungsbereich: innen und außen
Durchmesser: 14
Dämmschichtstärke: 120
Geeigneter Schraubendurchmesser: M6, Spanplattenschrauben Ø 3 - 5mm
Schraubenart: metrische Schraube

Sicherheitshinweise

  • Die Verankerungstiefe des Dübels muss eingehalten werden
  • Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
  • *Die max. Zuglast bei der Verwendung mit Barracuda 5/25 im Iso-Spacer ist auf 35 kg begrenzt.
  • ** Gilt für Dämmstoffemit Putzdicken ≥ 5mm
Produktinformationen "Thermo Proof Mini"

Eigenschaften

  • Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle
  • Für Dämmstoffstärken von 50-120mm
  • Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm)
  • Keine Wärmebrücke
  • Keine Druckbelastung auf die Fassade
  • Schlanke Kopfgeometrie für unsichtbare Befestigungen



Beschreibung und Einsatzbereich

  • Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw.
  • Sichere Verankerung im Baustoff mit Barracuda 14/70
  • Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben
  • Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren
  • Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras
  • Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern



Verarbeitung und Montage

  • Gewindestange auf die benötigte Länge kürzen
  • Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
  • Bohrloch reinigen
  • Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
  • Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist.
  • Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt

Anwendungsbeispiel 1: Regenfallrohrbefestigung

  • Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren

Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses

  • Montagegewinderstift ausdrehen
  • Befestigung des Anbauteils mit M6 Schraube

Anwendungsbeispiel 3: Montage mit Schrauben für Diverses

  • Montagegewindestift ausdrehen
  • Barracuda 5/25 in den Iso-Spacer einschlagen
  • Befestigung des Anbauteils mit einer Ø 3,0 - 5,0 Schraube
Anwendungsbereich: innen und außen
Durchmesser: 14
Dämmschichtstärke: 120
Geeigneter Schraubendurchmesser: M6, Spanplattenschrauben Ø 3 - 5mm
Schraubenart: metrische Schraube

Sicherheitshinweise

  • Die Verankerungstiefe des Dübels muss eingehalten werden
  • Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
  • *Die max. Zuglast bei der Verwendung mit Barracuda 5/25 im Iso-Spacer ist auf 35 kg begrenzt.
  • ** Gilt für Dämmstoffemit Putzdicken ≥ 5mm
