Bolzenanker
S-Fix Pro

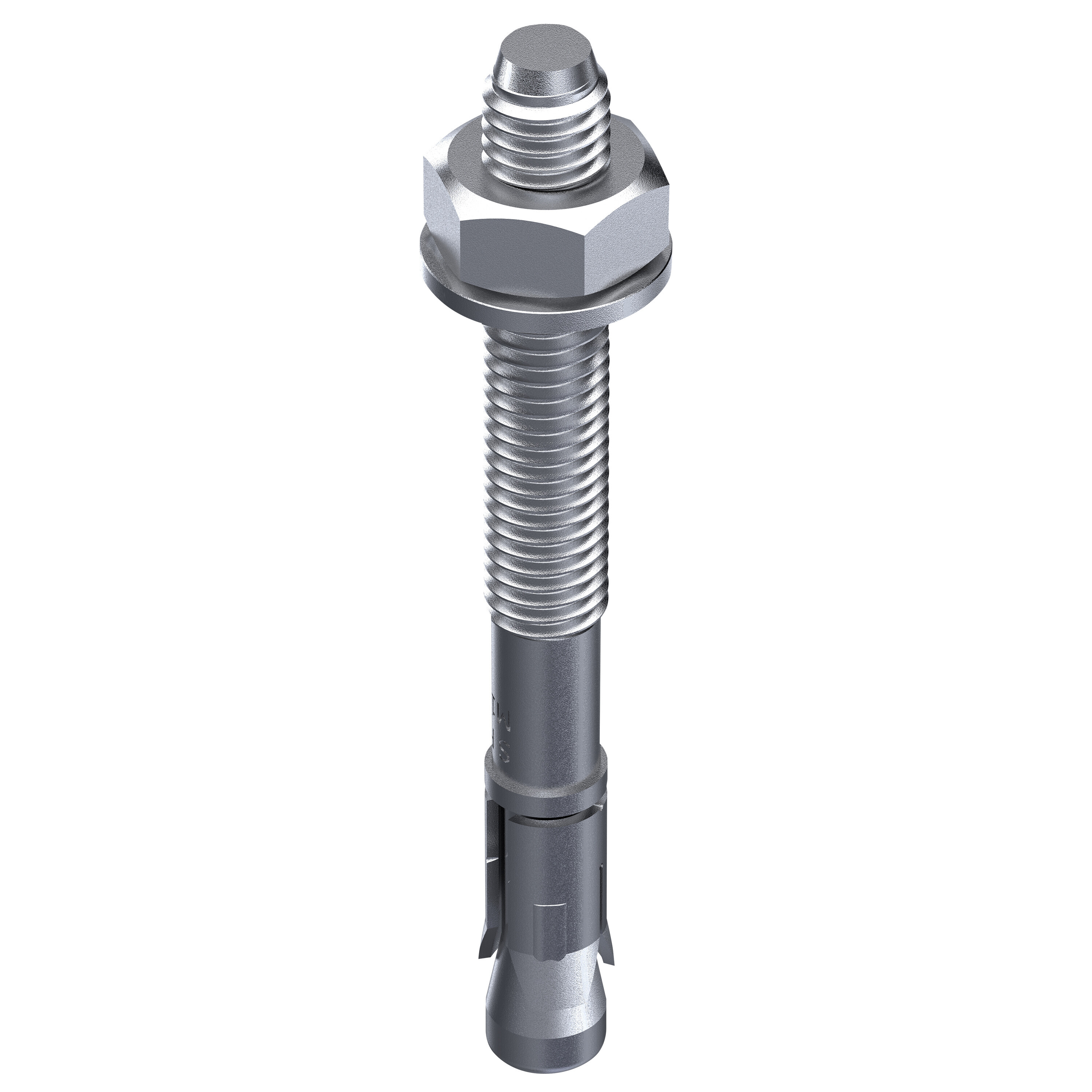

Der galvanisch verzinkte TOX Bolzenanker S-Fix Pro ist ideal geeignet für den Innenbereich und bietet sowohl in gerissenem als auch ungerissenem Beton Befestigungen mit extremem Halt - das bedeutet eine hohe Sicherheit bei sämtlichen Schwerlast-Projekten, so z.B. von Geländern, Stahlkonstruktionen oder Werbetafeln.

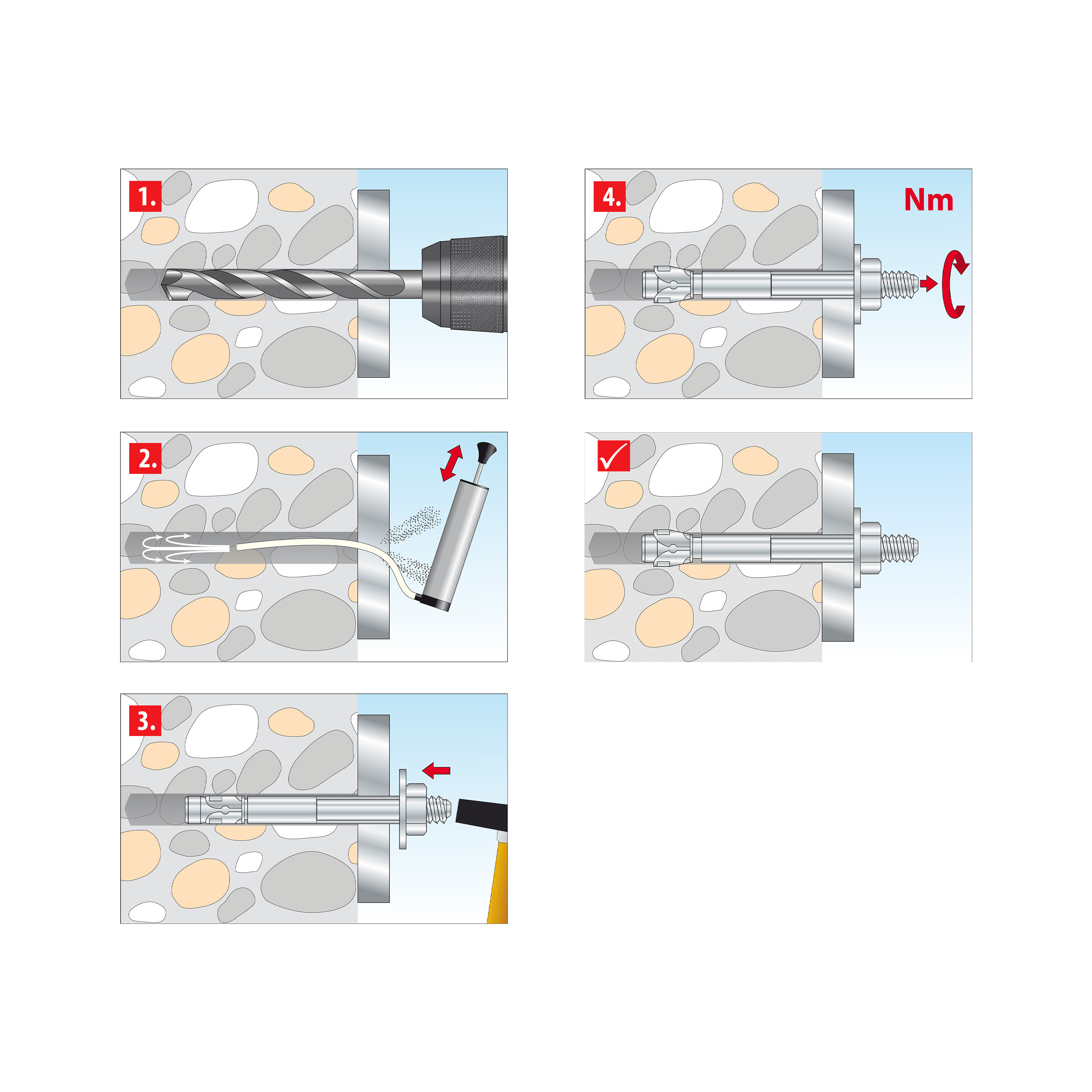

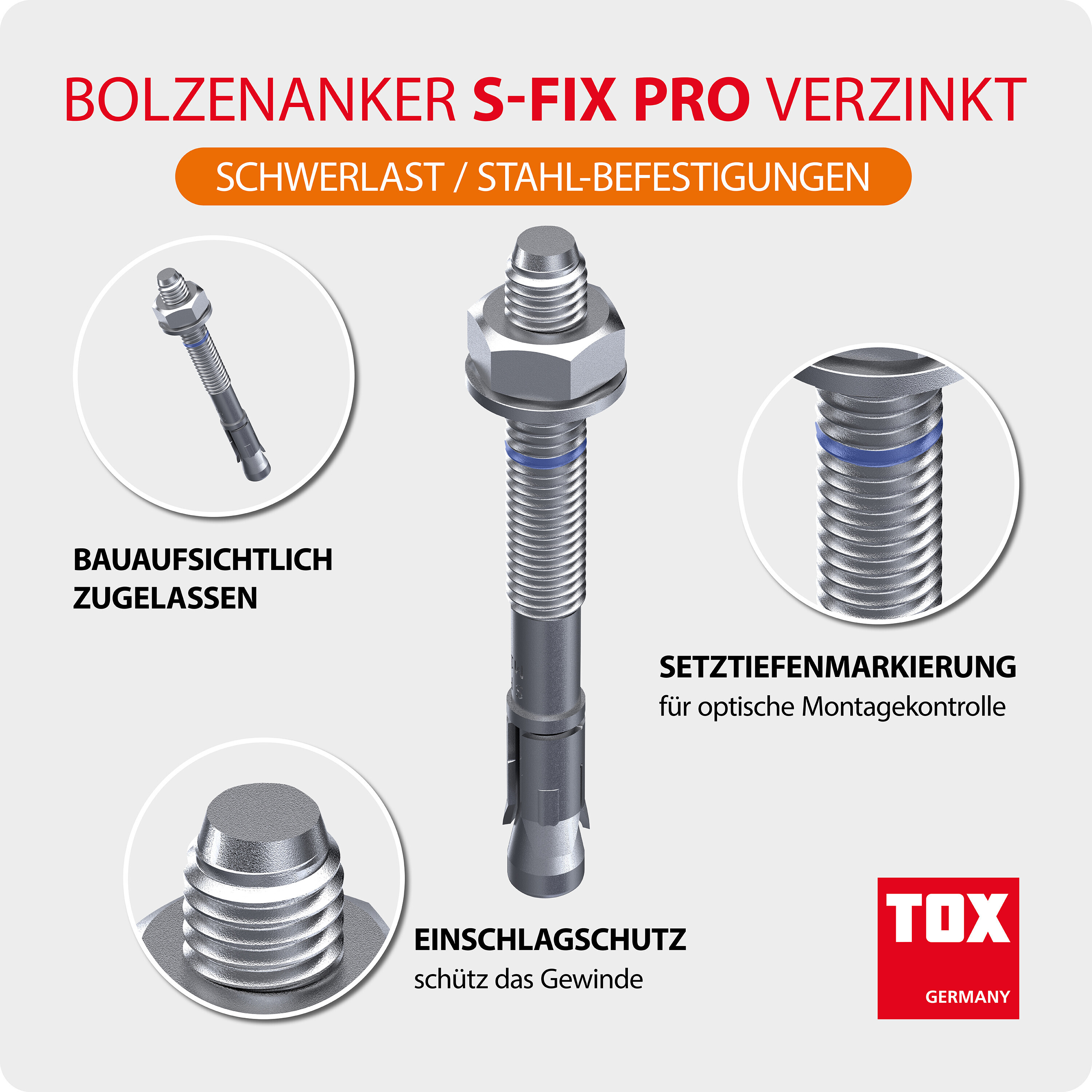

Mit nur geringen Achs- und Randabständen sorgt der Bolzenanker S-Fix Pro für randnahe Montagen und kleine Ankerplatten. Dazu ist die Befestigung nicht nur sofort belastbar, sondern auch besonders angenehm vorzunehmen und sicher: Der integrierte Einschlagschutz schützt das Gewinde und die praktische Setztiefenmarkierung ermöglicht eine optische Montagekontrolle. Seine hohen Qualitäten beweist dieser flexibel anwendbare Schwerlastanker selbst unter extremen Bedingungen, so weist er die Feuerwiderstandsklasse R120 auf und ist erdbebengeprüft C1 und C2 - daneben ist der Schwerlastdübel auch bauaufsichtlich zugelassen.

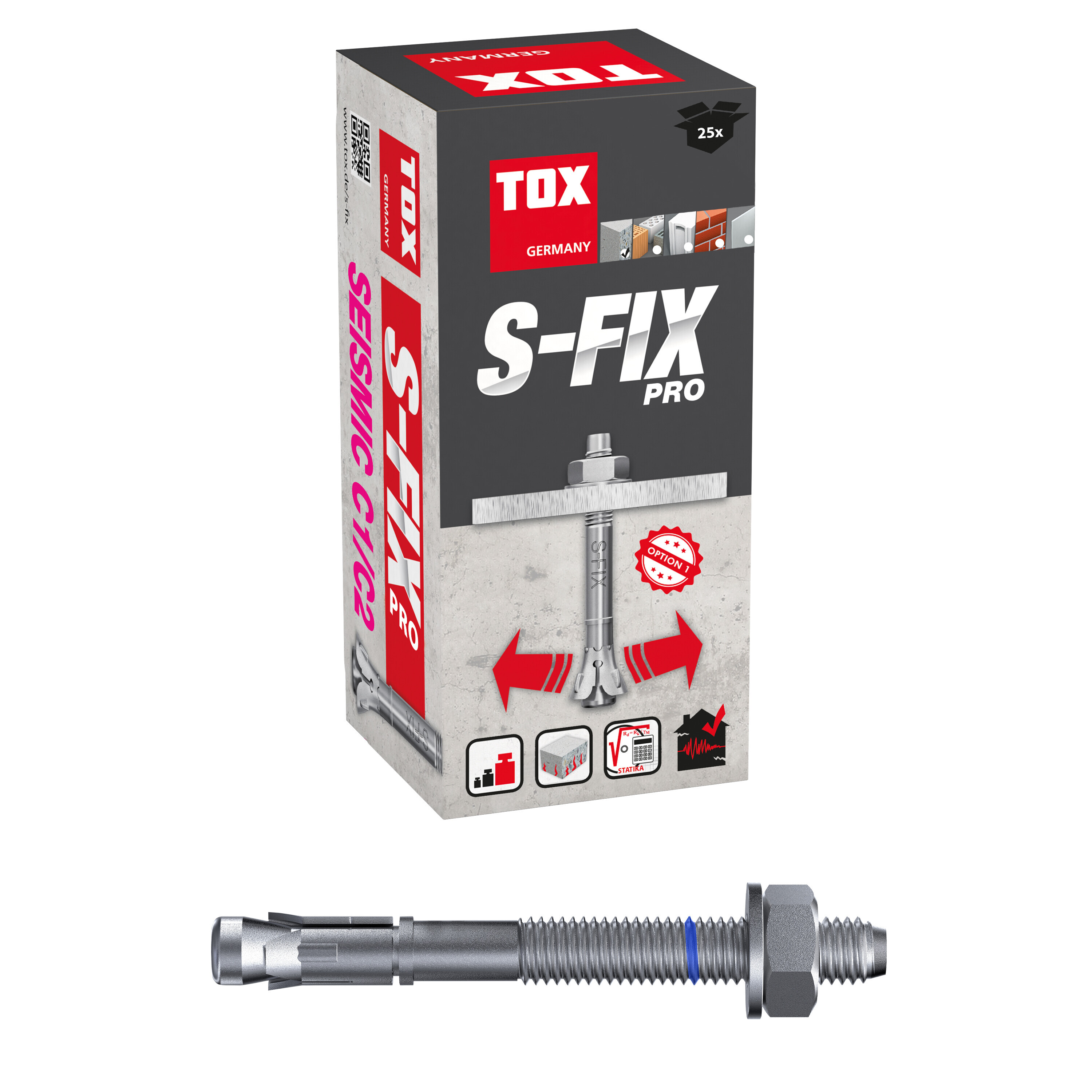

Geliefert wird der Bolzenanker S-Fix Pro M12x120/24 in der handlichen Kartonage mit 25 Stück.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen |
|---|---|
| Anzugsdrehmoment: | 60 |
| Bohrerdurchmesser: | 12 |
| Bohrlochtiefe: | 85 |
| Durchgangsloch im Anbauteil: | 14 |
| Durchmesser: | M12 |
| Dübel Maße: | M12 x 120 |
| Eigenschaft: | Bolzenanker |
| Verankerungstiefe hef: | 70 |
| Zulassungsnummer: | ETA-17/0829 |

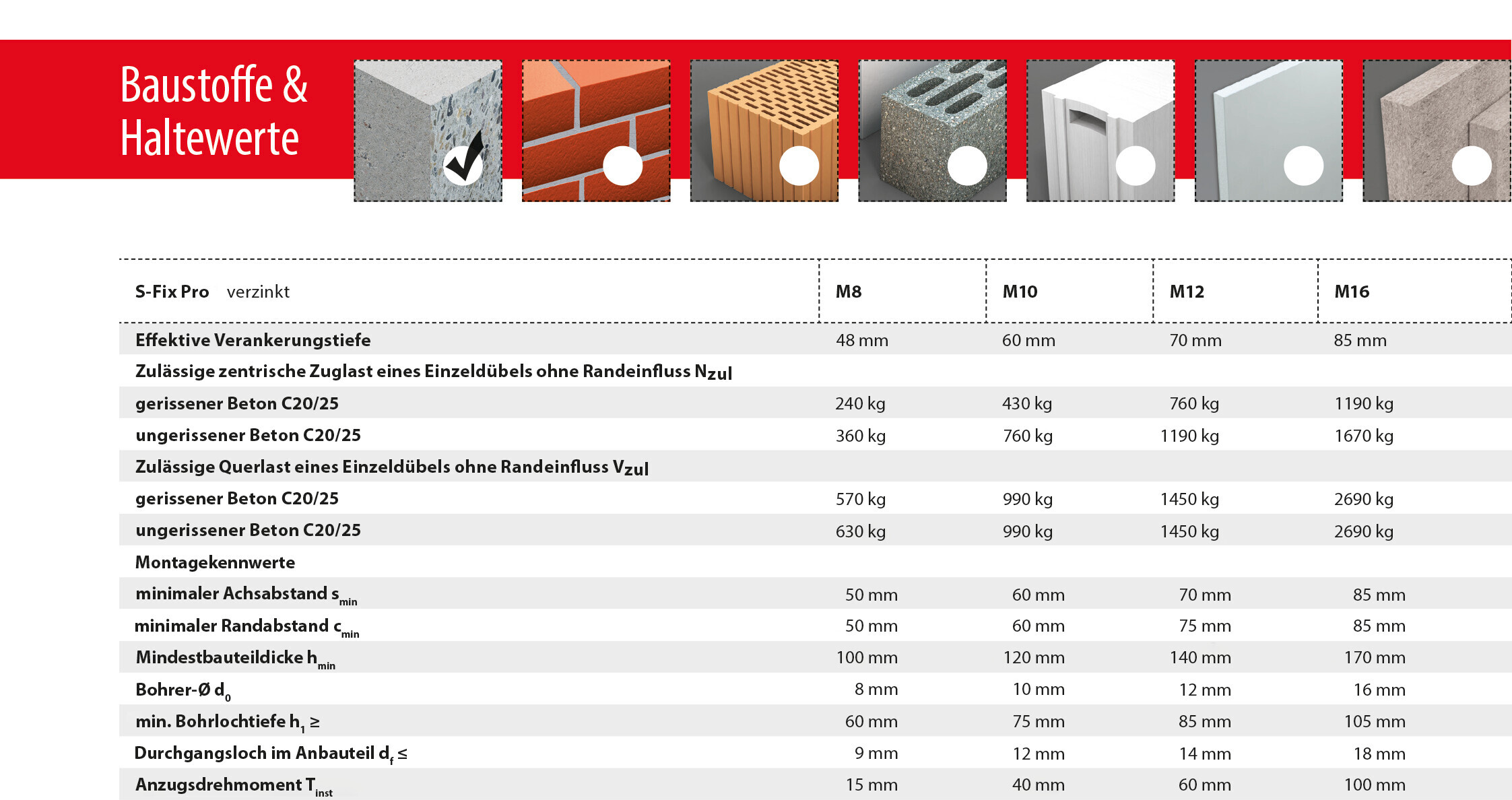

| Gerissener Beton C20/25 | 760 Kg |
|---|---|
| Ungerissener Beton C20/25 | 1190 Kg |
| Gerissener Beton C20/25 | 1450 Kg |
| Ungerissener Beton C20/25 | 1450 Kg |
Sicherheitshinweise
- Bei der Bemessung ist die gesamte Leistungserklärung des S-Fix Pro zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
