Rahmendübel
Fassad KB

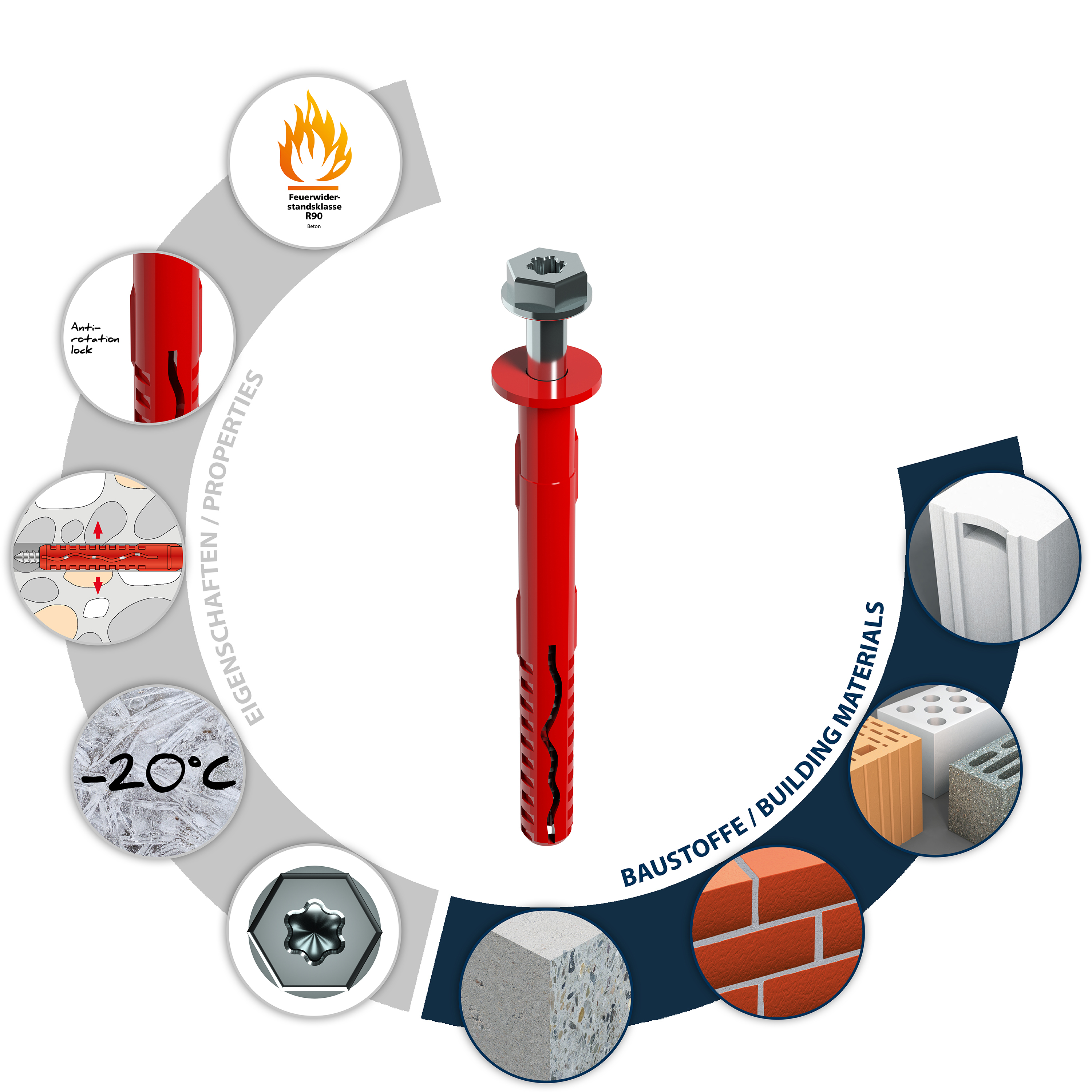

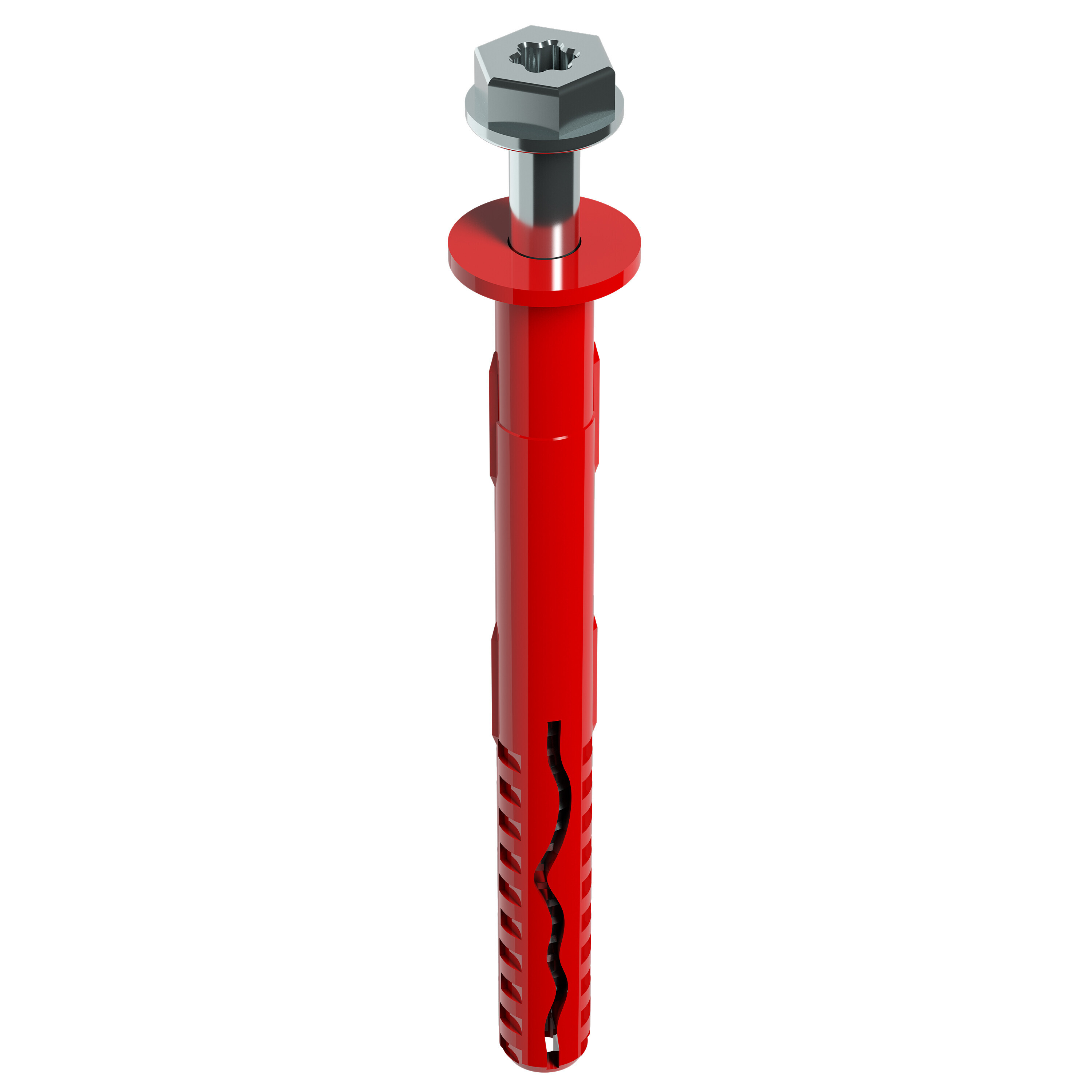

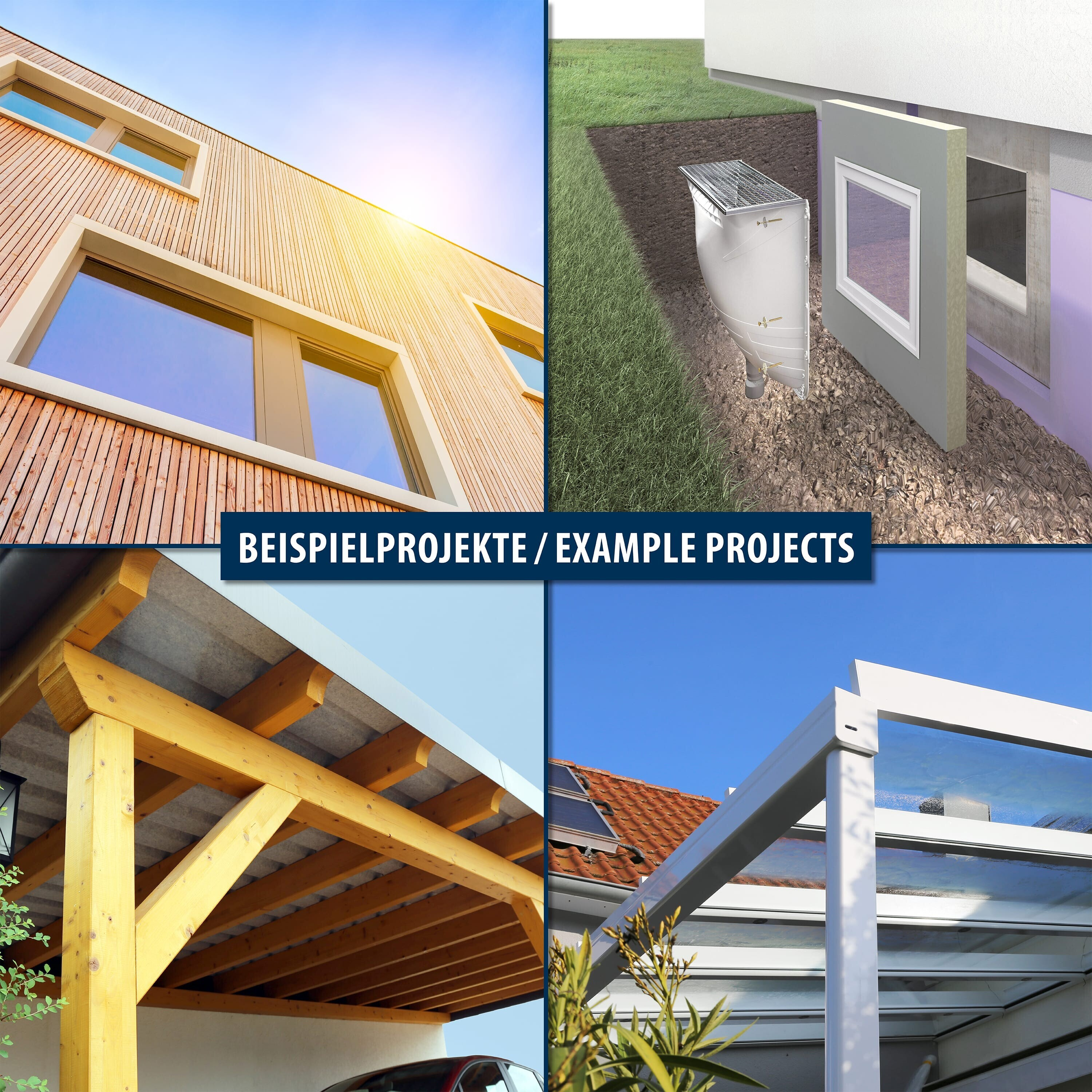

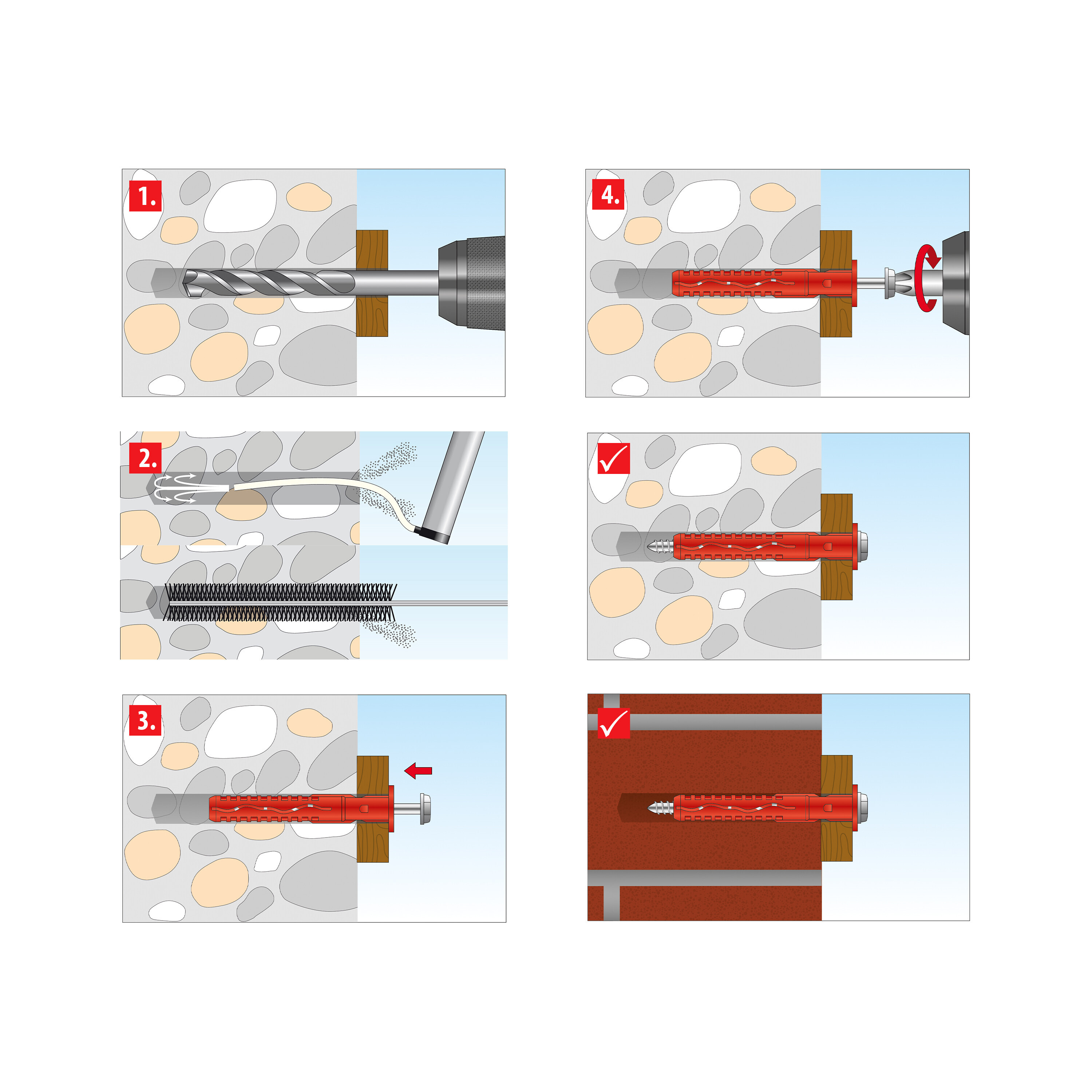

Der Rahmendübel Fassad KB ist ein vielseitiger Allrounder, der sich für eine breite Palette von Baustoffen eignet - damit ist er die ideale Wahl für Profi-Handwerker sowie Heimwerkerprojekte. Ob beispielsweise Beton, Voll-, Lochstein und Porenbeton, der Rahmendübel Fassad KB ist durch seinen 2-fach-geteilten Spreizkörper mit Drehsicherung universell einsetzbar. Dieser Dübel ist bauaufsichtlich zugelassen und erfüllt somit alle Anforderungen an eine sichere Befestigung. Er kann nicht nur für die Befestigung von Fassadenkonstruktionen, Türen und Fenstern, sondern auch für Deckenunterkonstruktionen verwendet werden. Mit einer Verankerungstiefe von 70 mm bietet der Rahmendübel einen festen Halt in Lochstein und weist die Feuerwiderstandsklasse R90 in Beton auf. Die mitgelieferte Schlüsselschraube SW13 mit Innenantrieb TX40 eignet sich für enge Bauteile und die angepresste Scheibe sorgt für eine optimale Kraftübertragung.

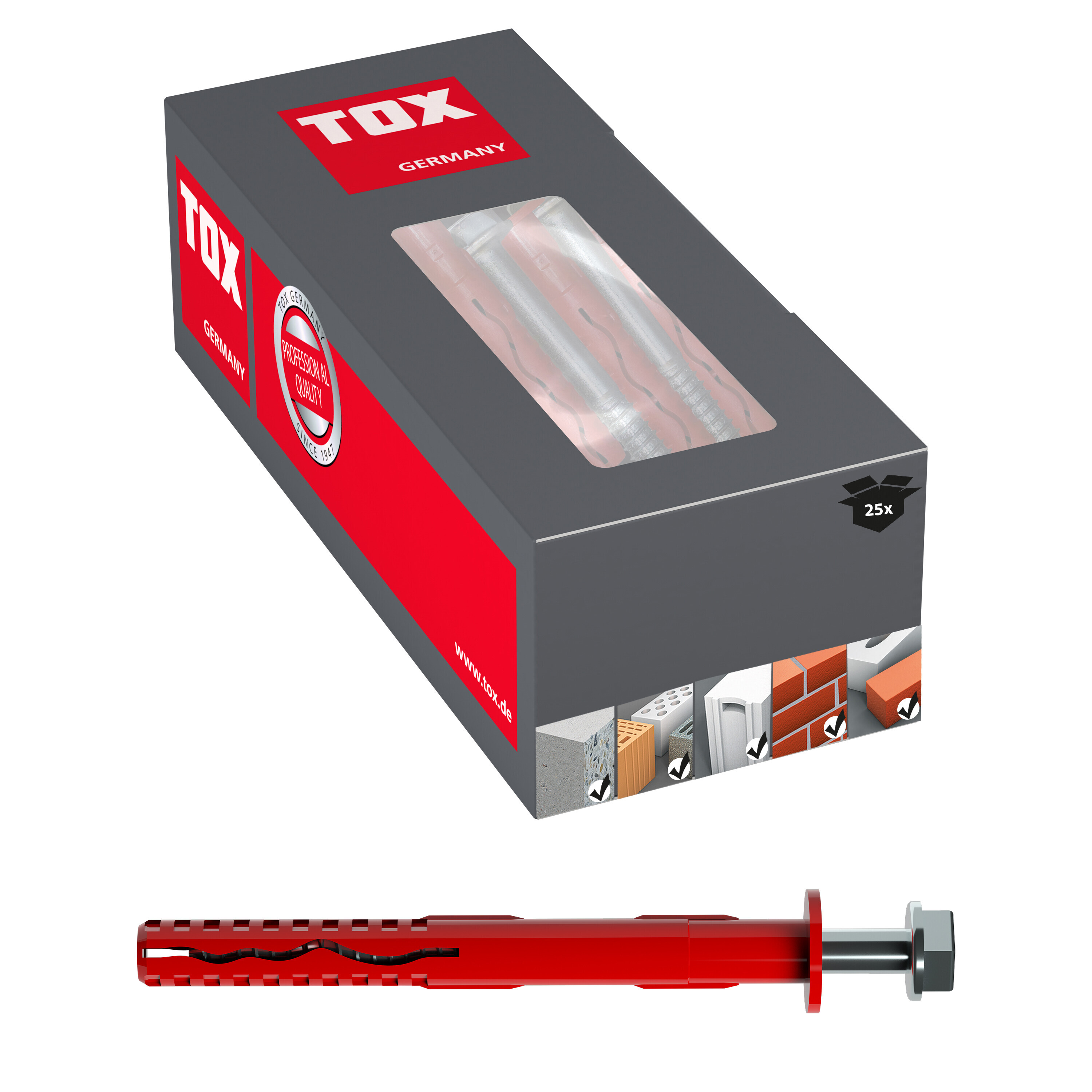

Geliefert wird der Rahmendübel Fassad KB 10/200 inkl. Schraube in der handlichen Kartonage mit 25 Stück: Damit ist garantiert alles sauber verstaut, sicher transportierbar und schnell griffbereit.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen und außen |
|---|---|
| Bohrerdurchmesser: | 10 |
| Bohrlochtiefe: | 85 |
| Durchgangsloch im Anbauteil: | 10,5 |
| Durchmesser: | 10 |
| Dübel Maße: | 200 |
| Eigenschaft: | Rahmendübel |
| Schraubendurchmesser im Beipack: | 7 |
| Schraubenlänge im Beipack: | 210 |
| Verankerungstiefe hef: | 70 |
| Zulassungsnummer: | ETA-17/1002 |

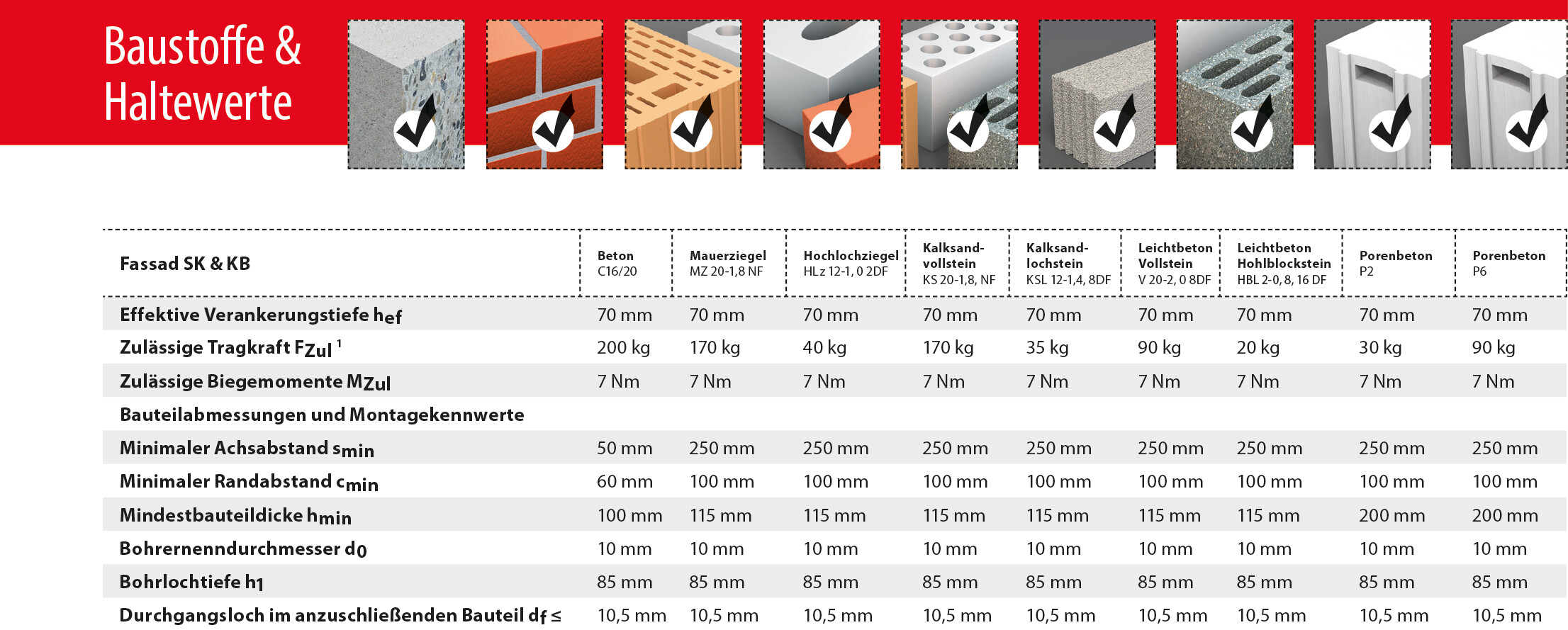

| Beton C20/25 | 200 Kg |
|---|---|
| Vollstein MZ 12 | 170 Kg |
| Vollstein KS 12 | 170 Kg |
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 45 Kg |
| Hohlblockstein ≥ Hbl2 | 20 Kg |
| Porenbeton ≥ PB2, PP2 | 30 Kg |
| Porenbeton ≥ PB6, PP6 | 90 Kg |
Sicherheitshinweise
- Bei der Bemessung ist die gesamte Leistungserklärung des Fassad zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- Zulässige Zug- und Querlast eines Einzeldübels im Beton für Verankerungen bei -40°C bis + 40°C
- 1 FZul für die Zug-, Querlast oder Schrägzug
