Metrischer Langdübel
Control

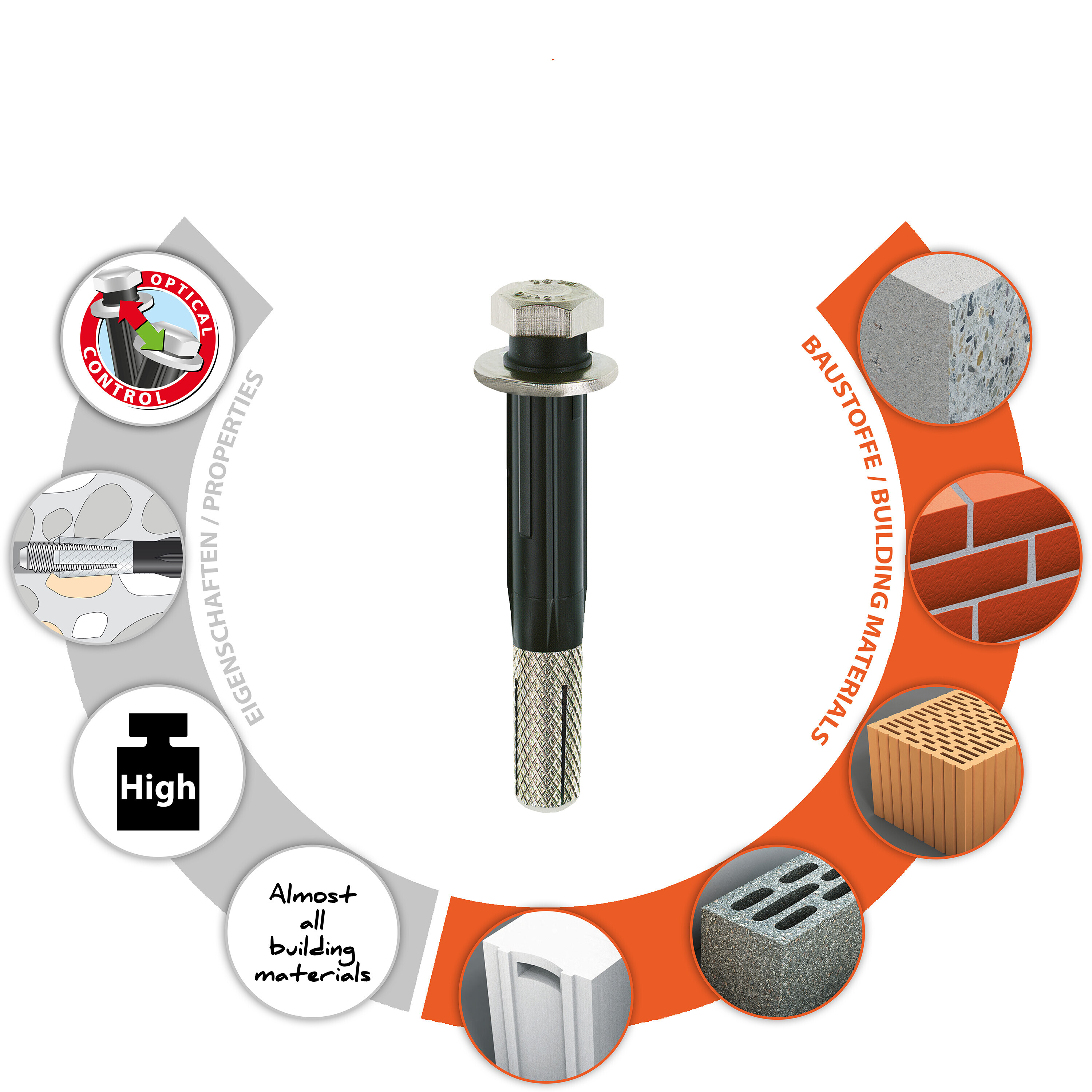

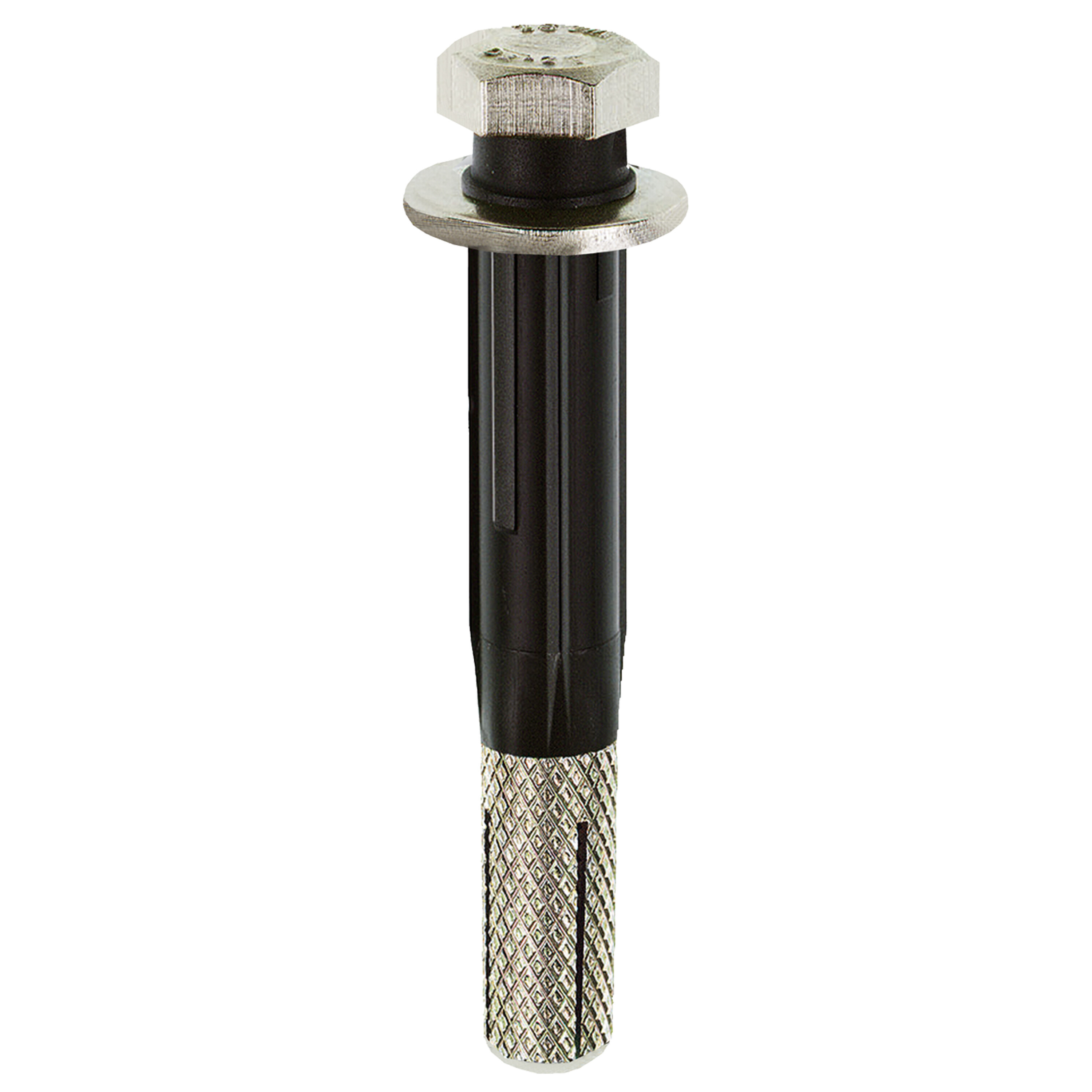

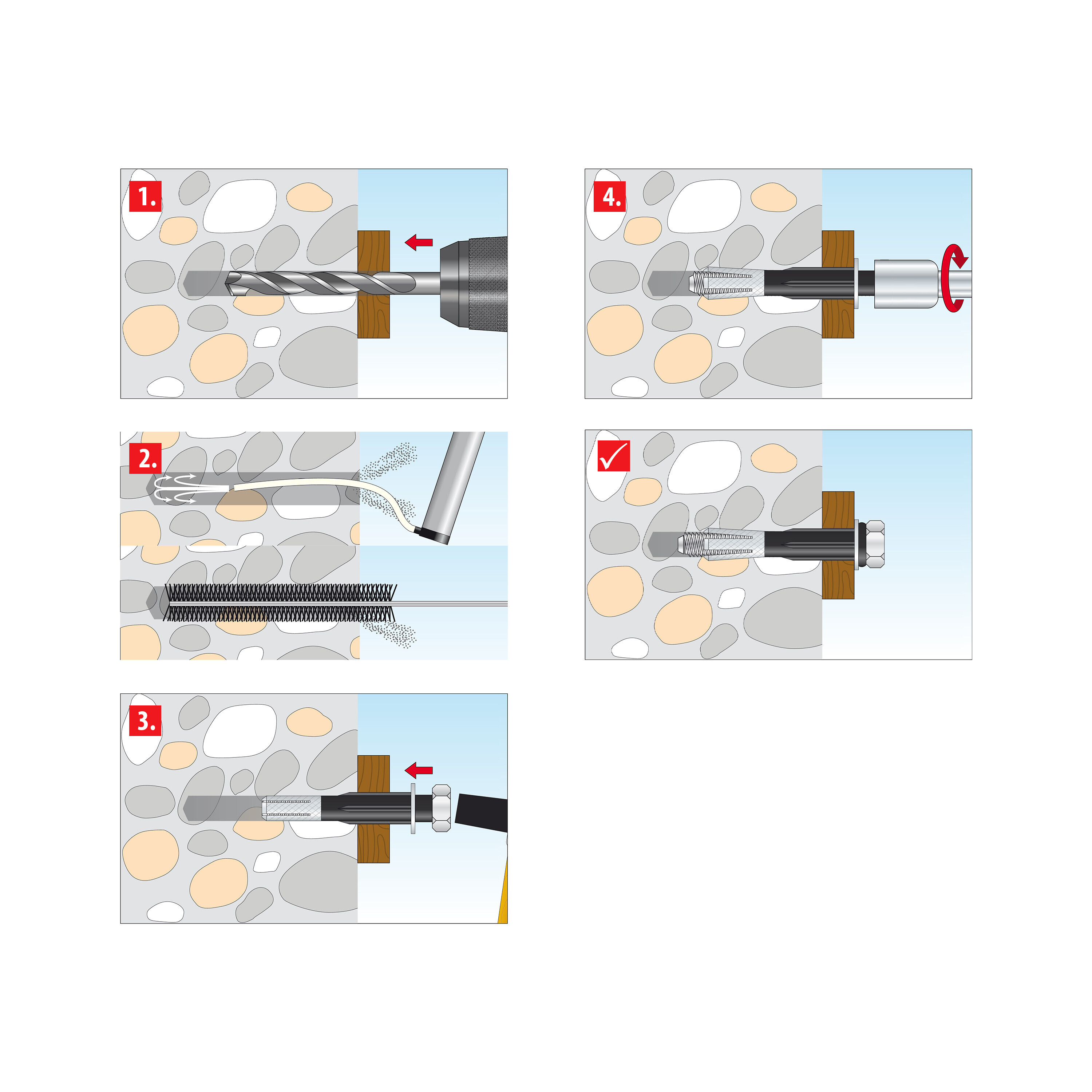

Der metrische Langdübel Control bietet eine zuverlässige und einfache Befestigung als Durchsteckmontage in nahezu allen Baustoffen - egal ob Beton, Vollstein, Hochlochziegel, Hohlblockstein oder Porenbeton. Die gleichmäßige Spreizung des Metalldübels wird durch einen innenliegenden Konus bewirkt, der für eine optimale Kraftverteilung sorgt. Eine weitere Besonderheit ist der 4-fach geteilte Spreizkörper aus robustem Metall. Dadurch passt sich der Dübel perfekt an das jeweilige Material an und es werden sehr hohe Haltewerte erreicht, denn der Schwerlast-Rahmendübel überträgt die Kraft metallisch auf den Baustoff. In Verbindung mit der großflächigen Unterlegscheibe (Dm. 24 mm) und der galvanisch verzinkten Sechskantschraube (Festigkeitsklasse 8.8) mit Kunststoffhülse erhalten Sie zusätzliche Stabilität. Besonders praktisch: die optische Spreizkontrolle ersetzt den Drehmomentschlüssel. Um die besten Ergebnisse zu erzielen, achten Sie nur darauf, dass der überstehende Bund an dem Setzmarkierungsring zusammengequetscht ist. Auf diese Weise erreichen Sie die maximale Spreizung und damit eine sichere Befestigung.

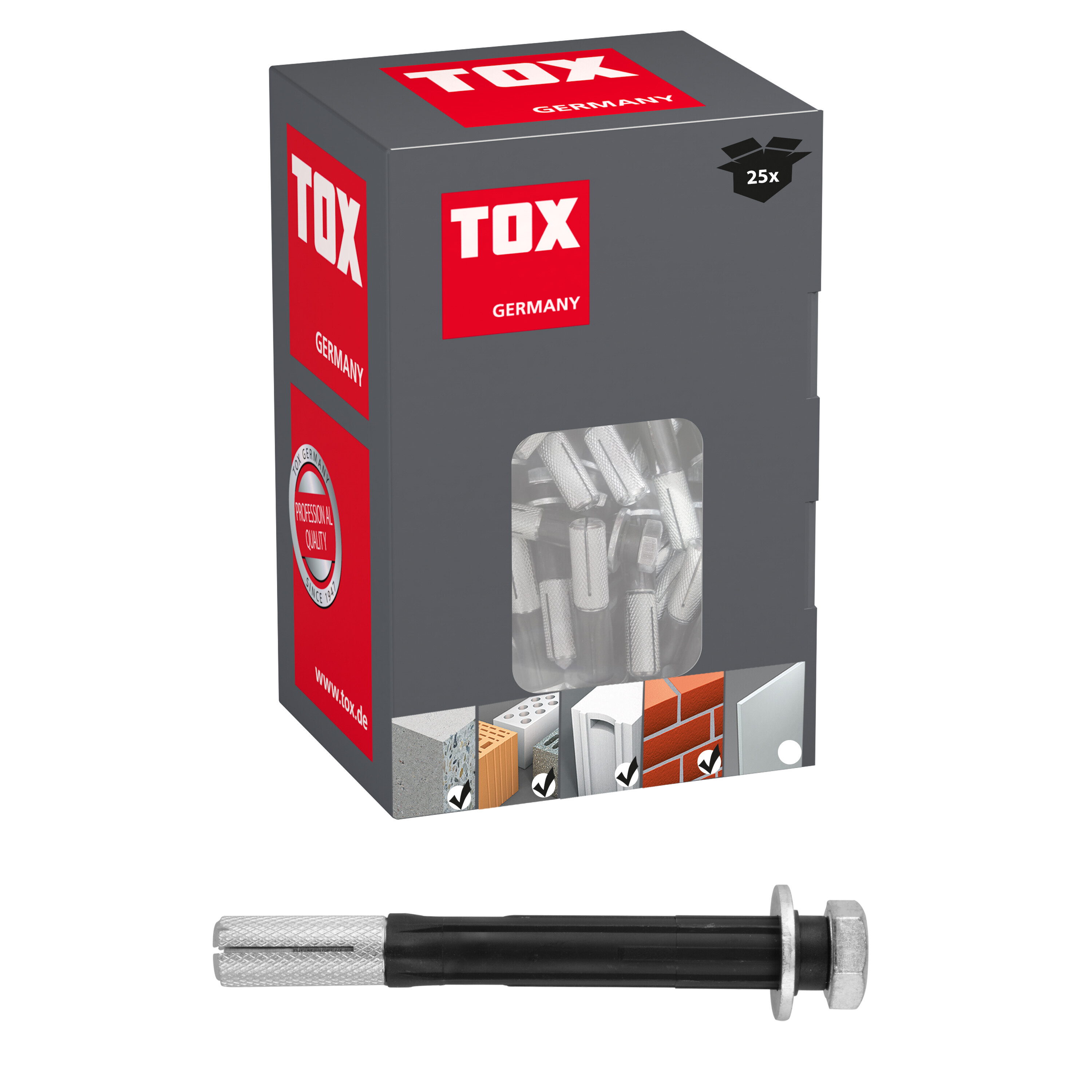

Geliefert wird der metrische Langdübel Control 12/60 in der handlichen Kartonage mit 25 Stück: Damit ist garantiert alles sauber verstaut, sicher transportierbar und schnell griffbereit.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Bohrlochtiefe: | 70 |
|---|---|
| Durchgangsloch im Anbauteil: | 13 |
| Eigenschaft: | Metrischer Langdübel |
| Durchmesser: | 12 |
| Größe / Typ: | 12 x 60 |
| Bohrerdurchmesser: | 12 |
| Verankerungstiefe hef: | 50 |
| Anwendungsbereich: | innen |
| Beton C20/25 | 300 Kg |
|---|---|
| Vollstein MZ 12 | 300 Kg |
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 100 Kg |
| Hohlblockstein ≥ Hbl2 | 100 Kg |
| Porenbeton ≥ PB2, PP2 | 50 Kg |
Sicherheitshinweise
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Die empfohlenen Lasten gelten nur für die Montage im Baustoff, nicht für die Montage in Fugen
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
