Verbundanker
Contact Pro 1

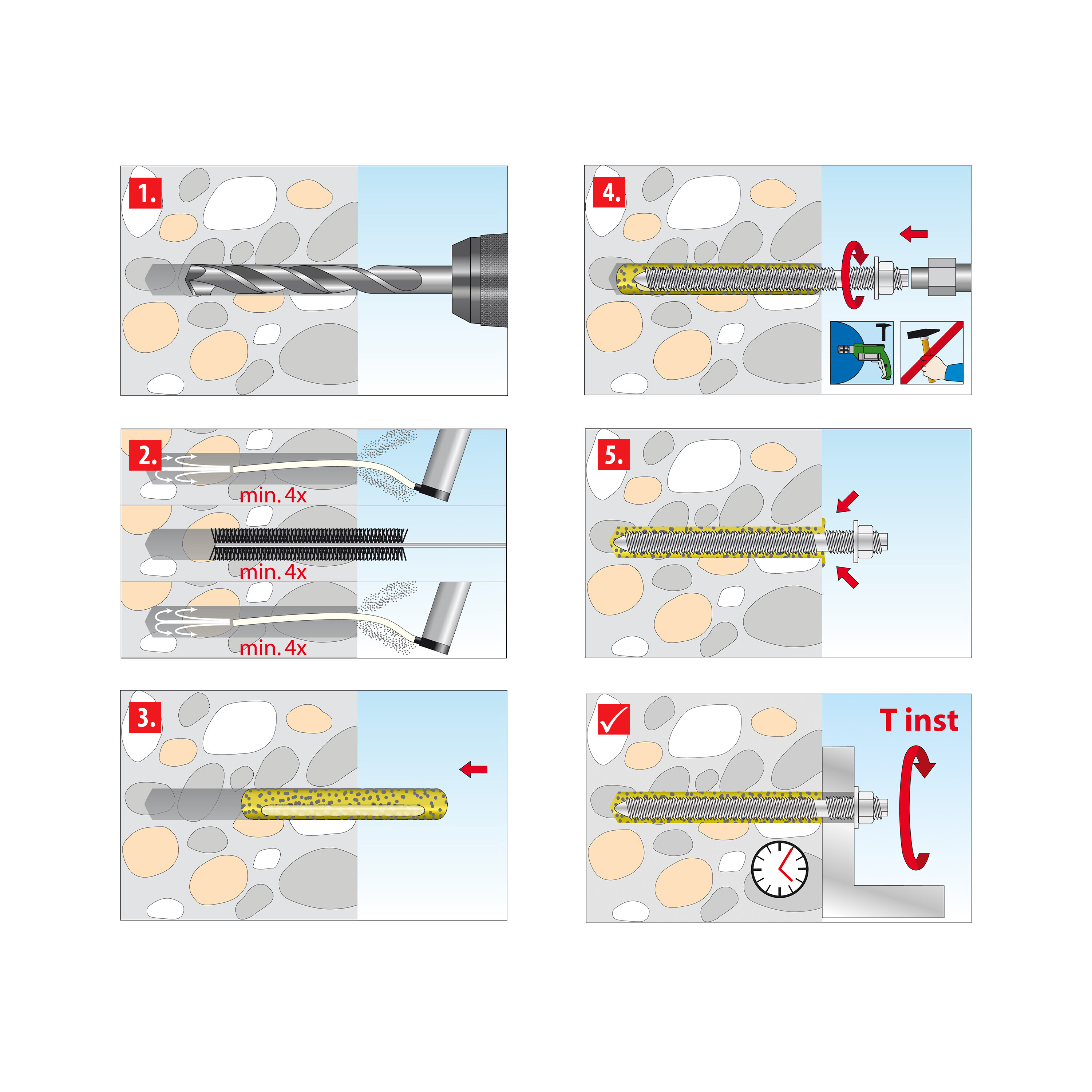

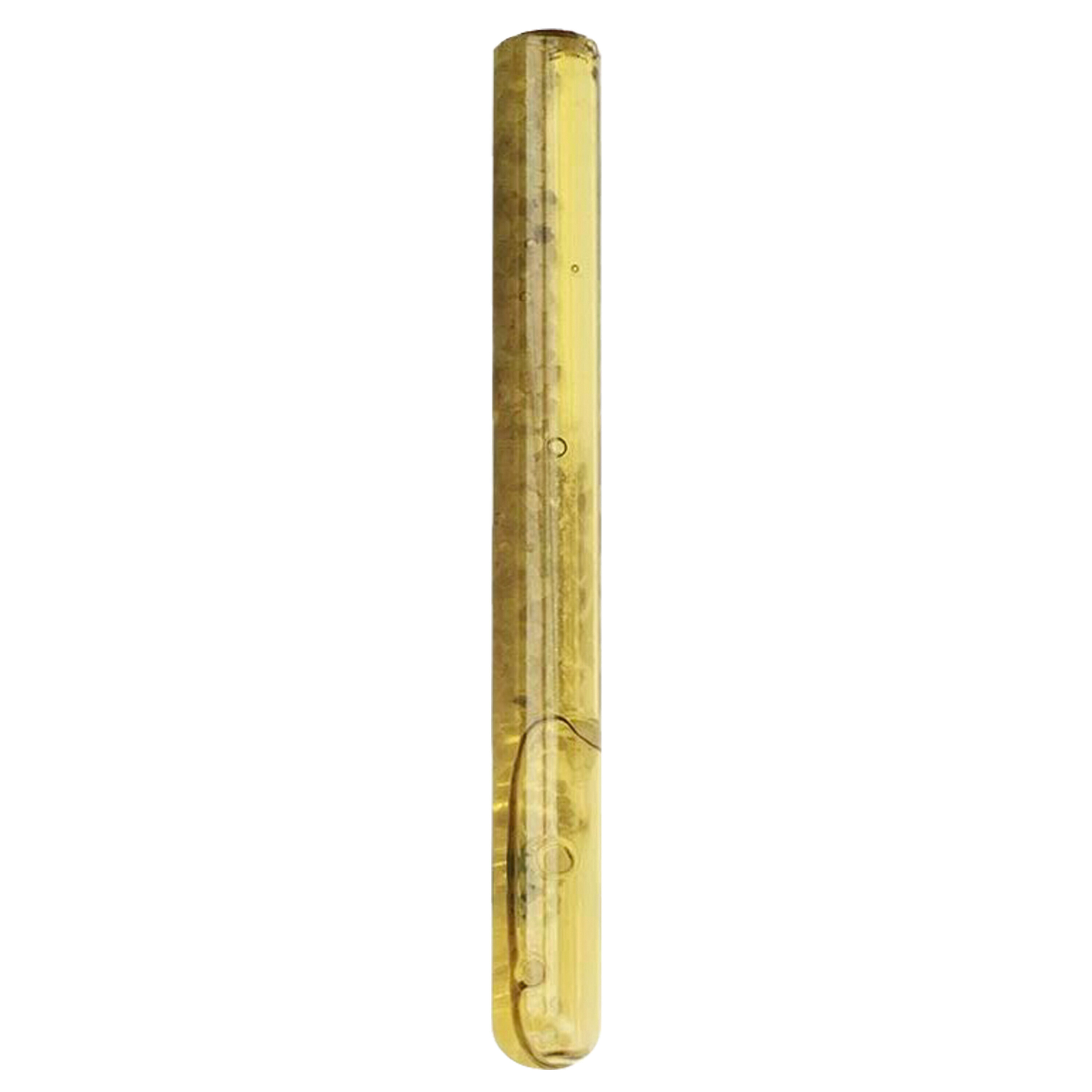

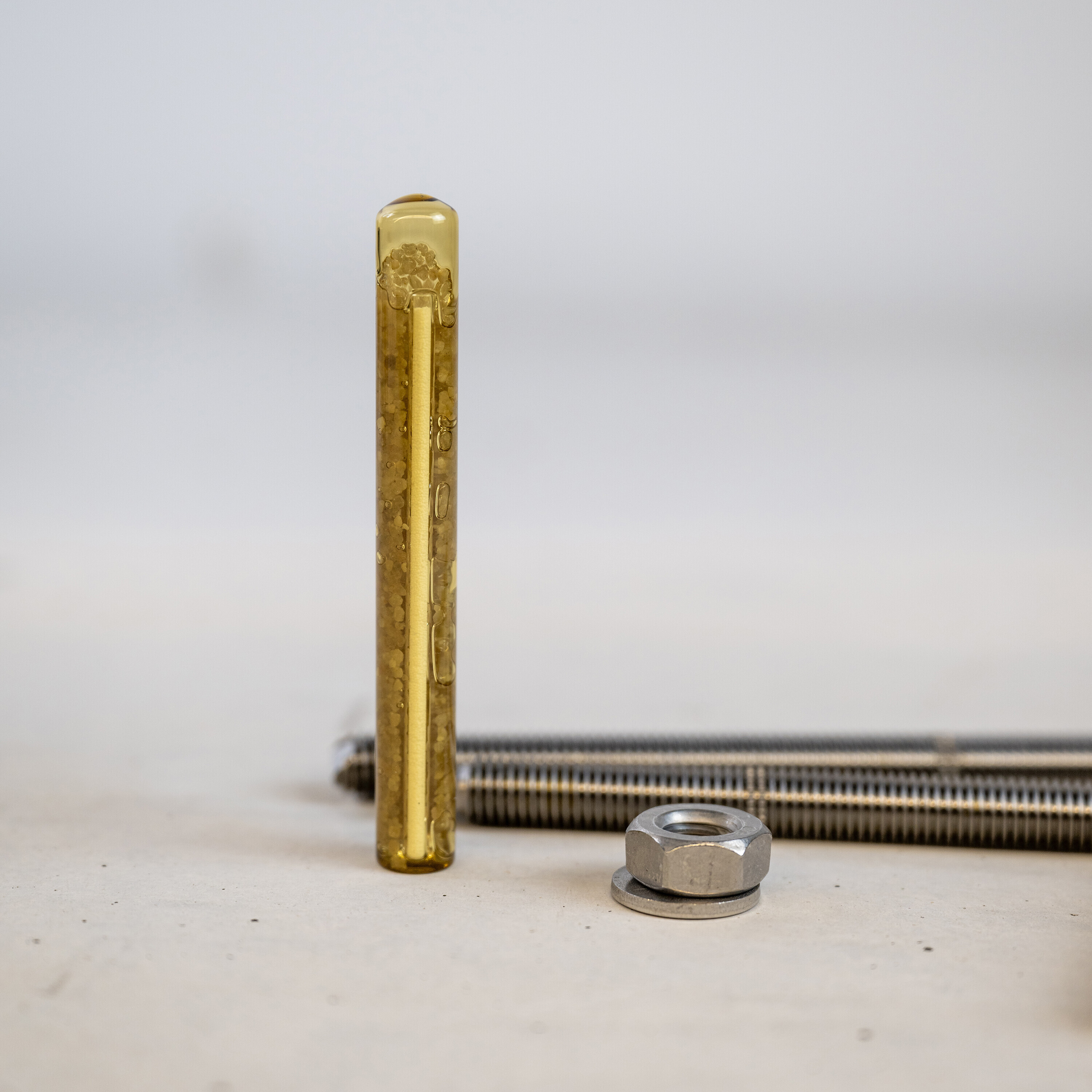

Der TOX-Verbundanker Contact Pro 1 Verbundanker ermöglicht durch die exakt vordefinierte Füllmenge je Bohrloch und der geringen Verankerungstiefe eine schnelle und unkomplizierte Anwendung. Er zeichnet sich durch höchste Belastbarkeit bei kleinem Bohrdurchmesser aus, ist bauaufsichtlich zugelassen und wasserdicht. Die Verbundanker-Glaspatrone, die voneinander getrennte Komponenten enthält, wird in Kombination mit der TOX-Gewindestange Stix verwendet. Der Anker ist ideal für die spreizdruckfreie Befestigung von Stahlkonstruktionen, Geländern, Hochregalen, Fußplatten, Stützen und Holzkonstruktionen.
- Schnelle, unkomplizierte Anwendung durch exakt vordefinierte Menge je Bohrloch
- Hohe Lasten bei kleinem Bohrdurchmesser
- Bauaufsichtlich zugelassen
- Spreizdruckfreie Verankerung
- Geringe Verankerungstiefe ermöglicht schnelle Montage
- Wasserdichte Befestigung
- Styrolfrei

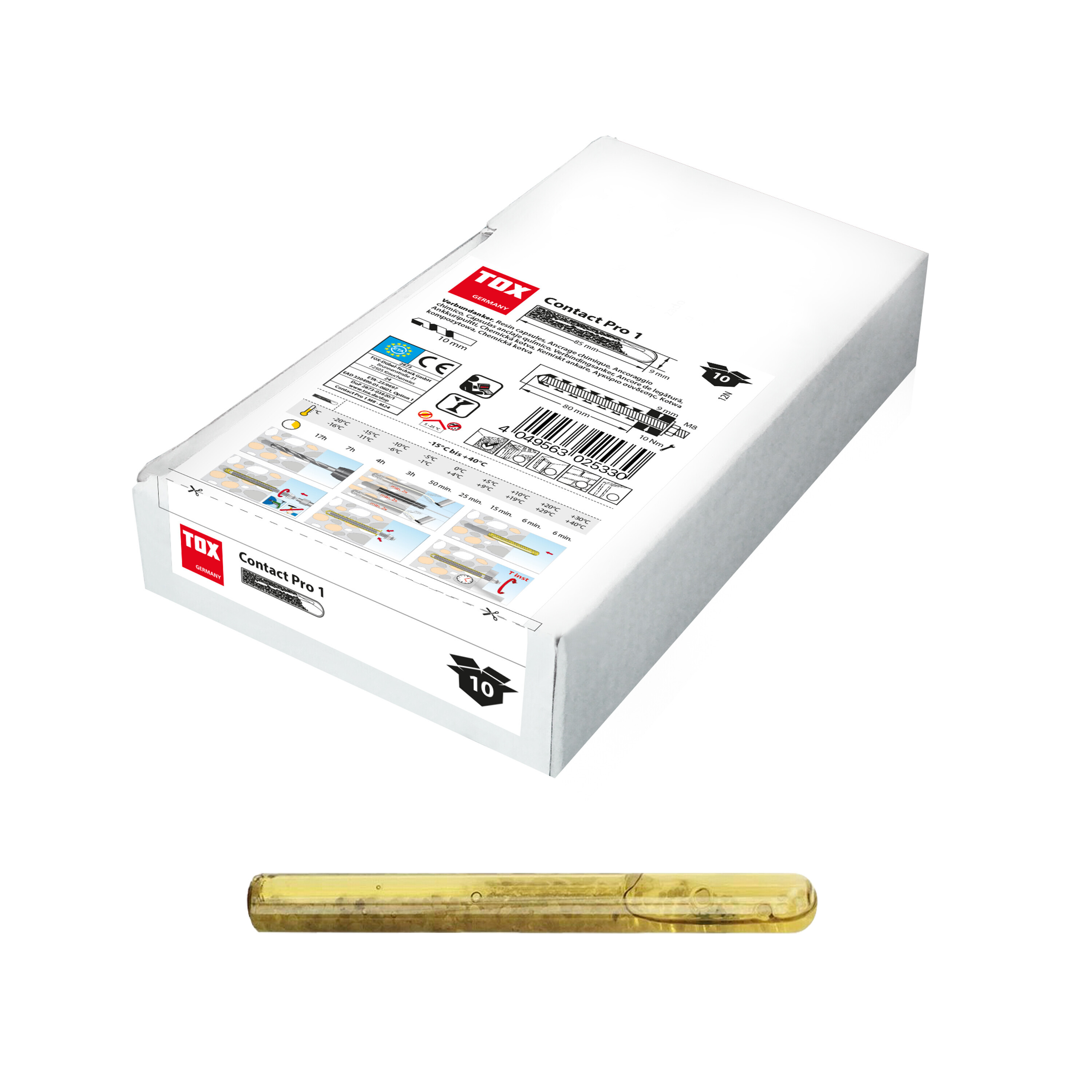

Geliefert wird der Contact Pro 1 M16 10x im praktischen und stabilen Karton.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Bohrlochtiefe: | 125 |
|---|---|
| Durchgangsloch im Anbauteil: | 18 |
| Eigenschaft: | Verbundanker |
| Geeigneter Schraubendurchmesser: | M16 |
| Zulassungsnummer: | ETA-23/0697 |
| Durchmesser: | 17 |
| Größe / Typ: | M16 |
| Bohrerdurchmesser: | 18 |
| Verankerungstiefe hef: | 125 |
| Anwendungsbereich: | innen und außen |
| Gewindestange A4, Festigkeitsklasse 50 ≥ M24 ≤ 70 | 1870 Kg |
|---|---|
| Gewindestange A4, Festigkeitsklasse 50 ≥ M24 ≤ 70 | 2730 Kg |
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 1870 Kg |
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 2730 Kg |
| Gewindestange A4, Festigkeitsklasse 50 ≥ M24 ≤ 70 | 3600 Kg |
| Gewindestange A4, Festigkeitsklasse 50 ≥ M24 ≤ 70 | 3600 Kg |
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 2690 Kg |
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 2690 Kg |
Sicherheitshinweise
- Zulässige Zug- und Querlast eines Einzeldübels im ungerissenen, trockenen Beton bei premium Reinigung sowie für Verankerungen bei -40°C bis + 50°C (bzw. kurzzeitig bis +80°C)
- Bei der Bemessung ist die gesamte Leistungserklärung des Contact Pro 1 zu beachten
- Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Zulassungen
Contact_Pro_1_ETA-23-0697_DE_31102023.pdfLeistungserklärung
Contact-Pro-1_2873-03820-1_DE_09112023.pdfSicherheitsdatenblatt
