Allzweck-Rahmendübel
Constructor

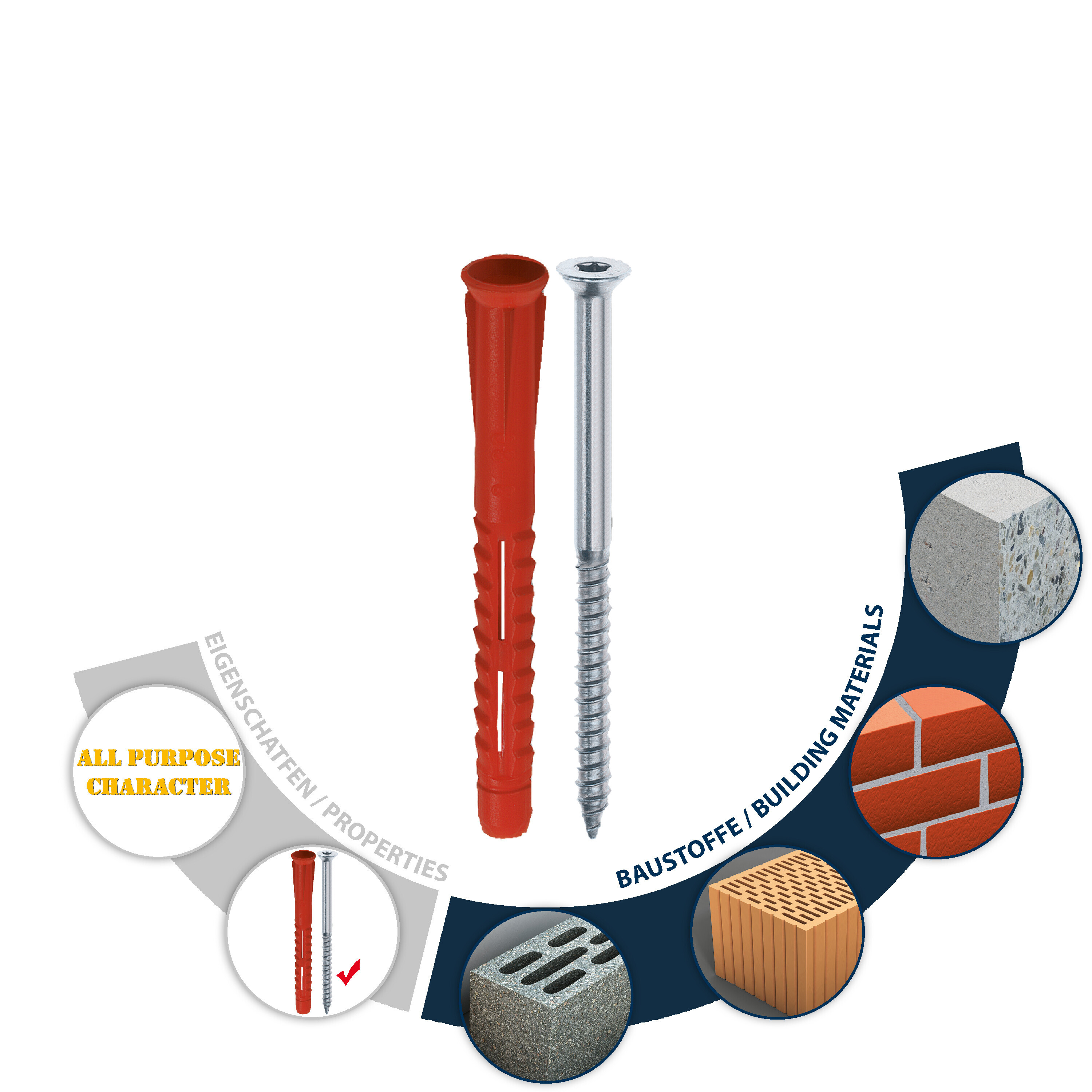

Ob Heimwerker oder Profi-Handwerker: der Constructor bietet als Rahmendübel mit Allzweck-Charakter sichere und flexibel vornehmbare Befestigungen von Holzbalken, Fenster- und Türrahmen, Hängeschränken etc. - egal ob in Beton, Vollstein, Hochlochziegel oder Hohlblockstein.

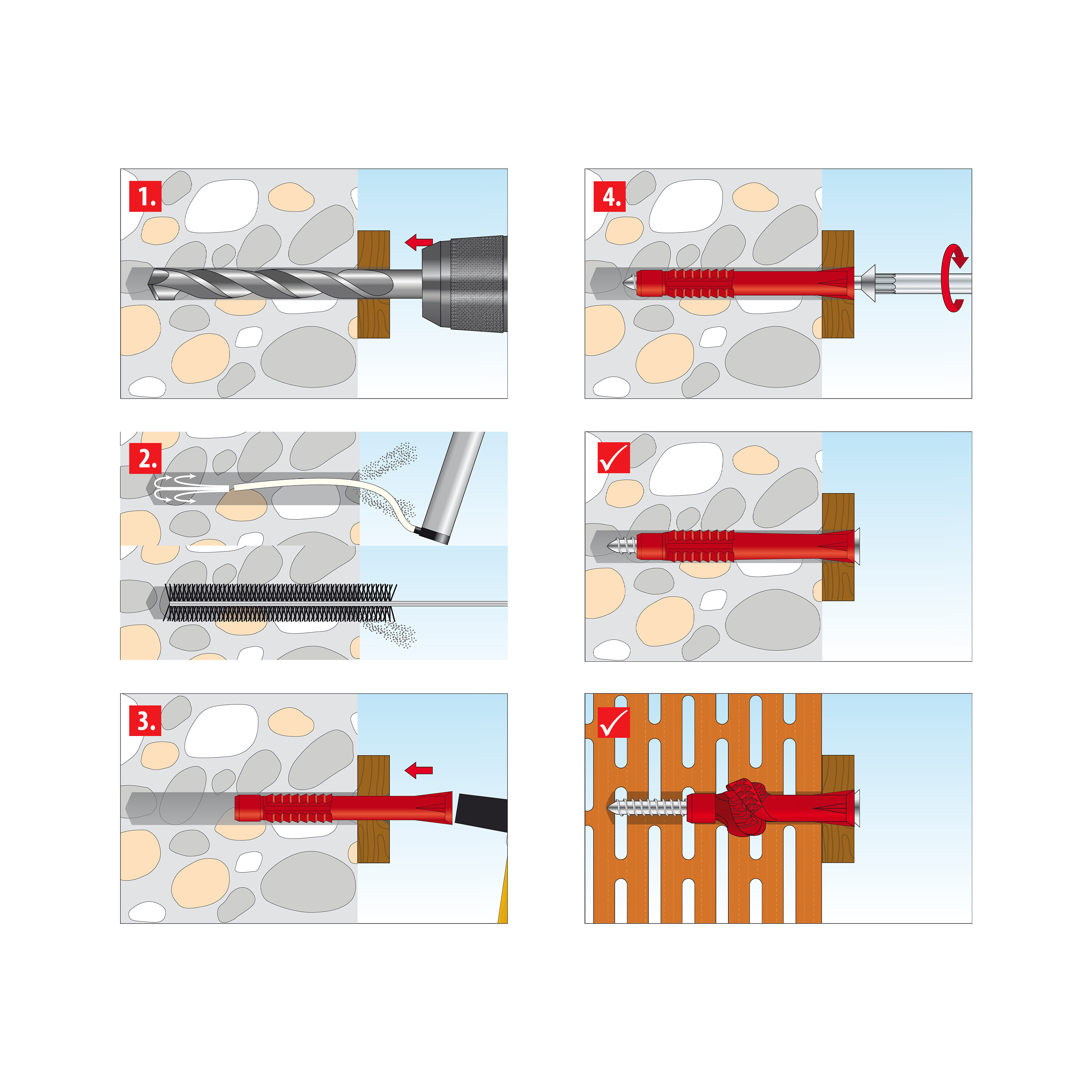

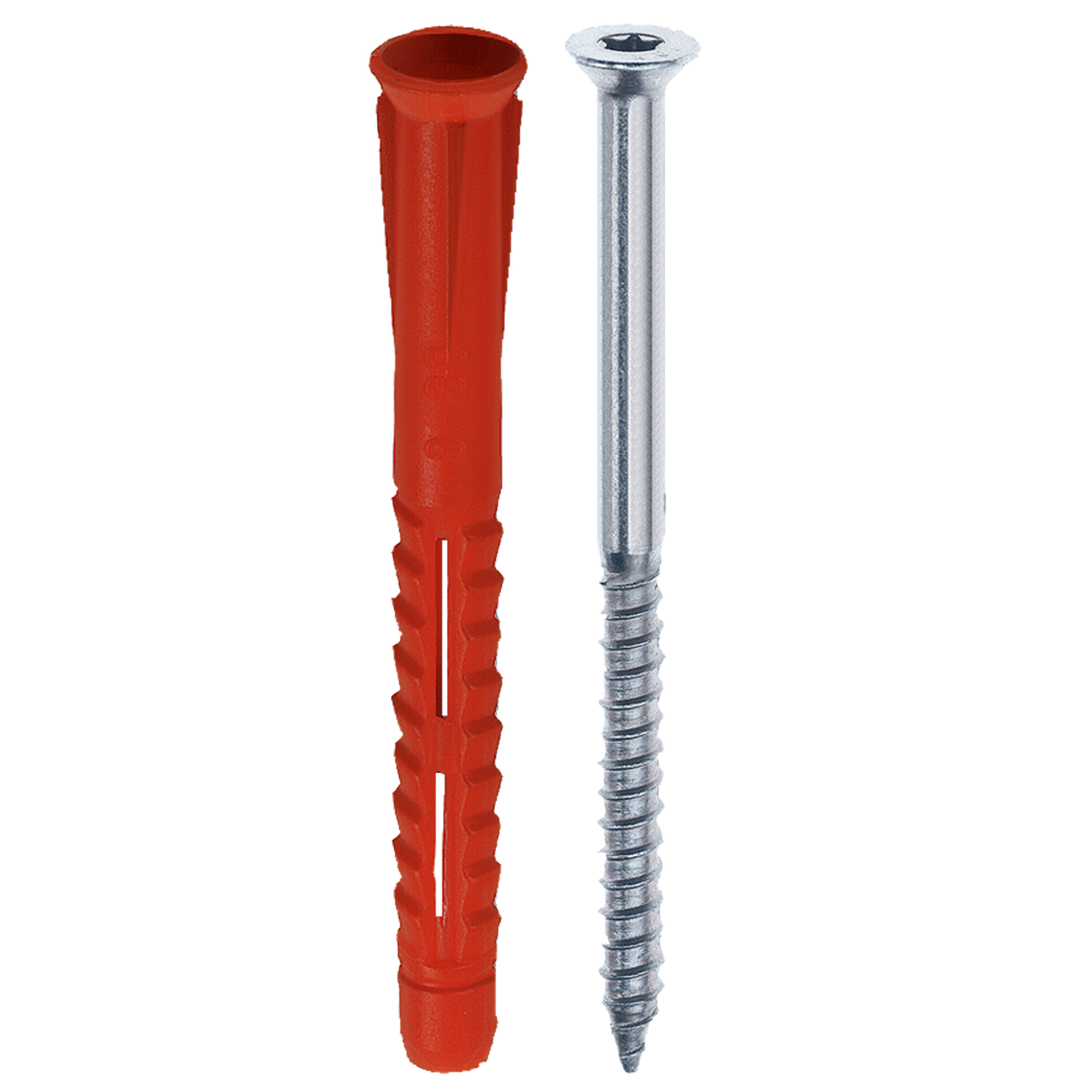

Der 3-fach geteilte Spreizkörper passt sich automatisch an und verknotet oder spreizt sich je nach Erfordernis. Drehsicherungen verhindern außerdem ein ungewolltes Mitdrehen des Dübels im Bohrloch. Die galvanisch verzinkte Schraube (mit TX-Antrieb) des Dübels bietet hervorragenden Korrosionsschutz und eine lange Lebensdauer und der Senkkopf sorgt für bündige Montagen. Mit seinen optimal aufeinander abgestimmten Komponenten sind vielseitige Anwendungen möglich. Der Allzweck-Rahmendübel eignet sich zur Durchsteckmontage, dabei wird der Montagegegenstand direkt ans Mauerwerk herangezogen. Den Constructor mit Durchmesser 10 mm können Sie außerdem in Kombination mit Dämmstoffteller Disc 75/10 zur Befestigung von Dämmstoffplatten verwenden.

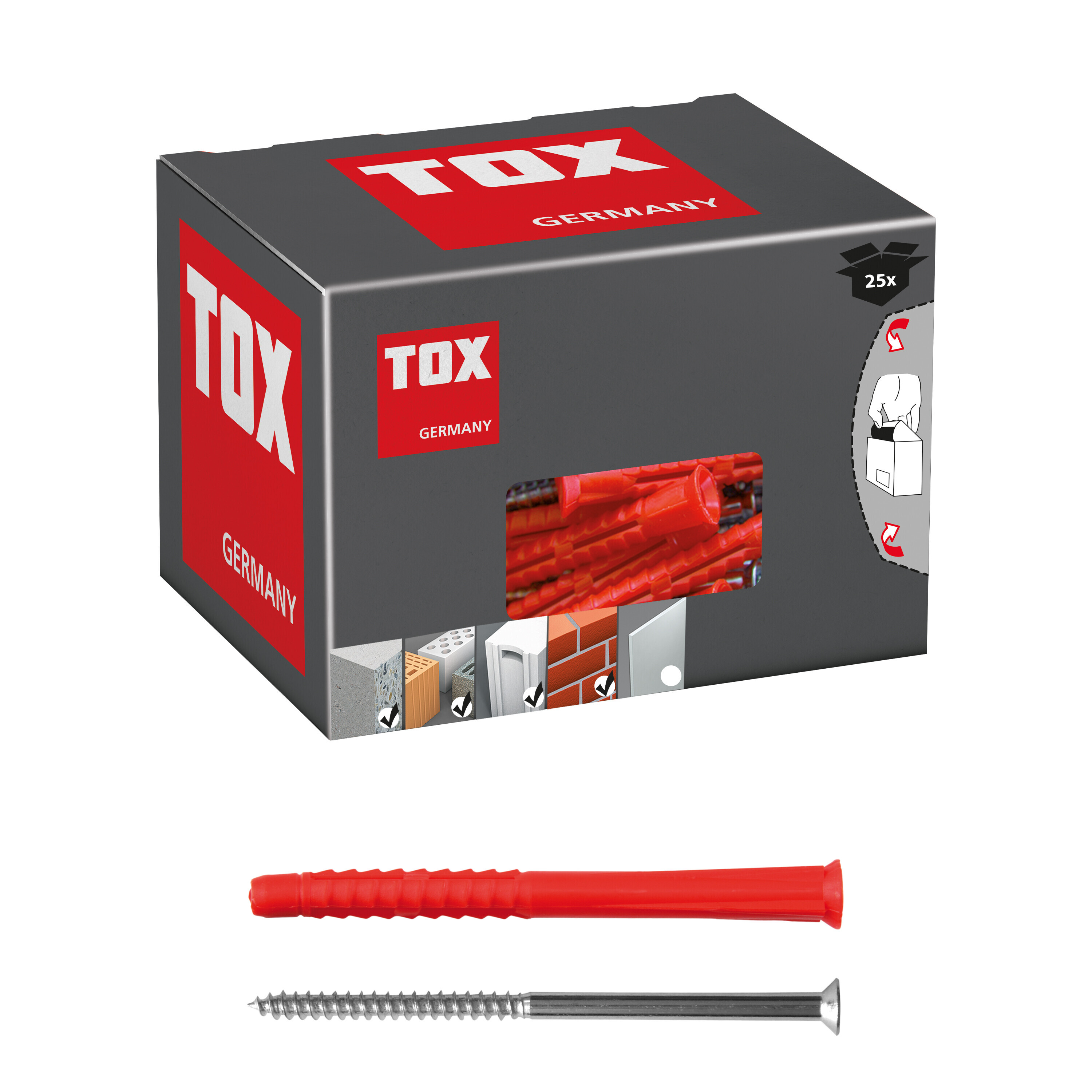

Geliefert wird der Allzweck-Rahmendübel Constructor 10/135 inkl. Schraube im Karton mit 25 Stück.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen |
|---|---|
| Bohrerdurchmesser: | 10 |
| Bohrlochtiefe: | 145 |
| Durchgangsloch im Anbauteil: | 10 |
| Durchmesser: | 10 |
| Dübel Maße: | 10 x 135 |
| Eigenschaft: | Allzweck-Rahmendübel |
| Schraubendurchmesser im Beipack: | 7 |
| Schraubenlänge im Beipack: | 140 |
| Verankerungstiefe hef: | 60 |
| Beton C20/25 | 90 Kg |
|---|---|
| Vollstein MZ 12 | 70 Kg |
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 30 Kg |
| Hohlblockstein ≥ Hbl2 | 30 Kg |
Sicherheitshinweise
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
- Die empfohlenen Lasten gelten nur für die Montage im Baustoff, nicht für die Montage in Fugen
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
